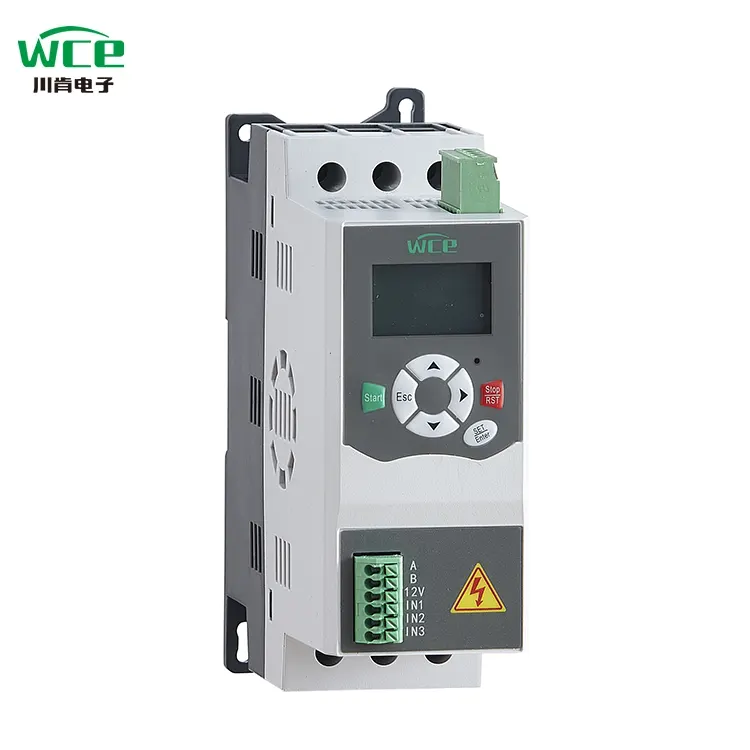

Mibni fil-bypass starter artab 5.5kW / 220V bl-Għarbi

Interazzjoni intelliġenti u tħaddim konvenjenti: L-istarter artab tas-serje 360 ​​huwa mgħammar bi skrin tal-wiri tal-kristall likwidu LCD. Id-disinn tal-interface huwa sempliċi u intuwittiv, u l-esperjenza tal-operazzjoni hija bla xkiel u konvenjenti. Is-sistema hija mgħammra b'funzjonijiet tal-wiri kemm fiċ-Ċiniż kif ukoll bl-Ingliż, u tappoġġja l-personalizzazzjoni ta 'lingwi nazzjonali speċifiċi, li tissodisfa bis-sħiħ il-bżonnijiet ta' l-utenti f'reġjuni differenti.

Multi-komunikazzjoni u kontroll intelliġenti mill-bogħod: Mibni fil-bypass soft starter 5.5kW / 220V bl-Għarbi huwa mgħammar bil-funzjoni standard ta 'komunikazzjoni Modbus 485, u jappoġġja wkoll metodi ta' komunikazzjoni personalizzati bħal Protokoll ta 'Siemens Profibus u app tat-telefon ċellulari, li jgħin lill-utenti jiksbu debugging mill-bogħod effiċjenti u kontroll preċiż, u jiksru l-limitazzjonijiet spazjali.

Prestazzjoni pendenti u durabilità fit-tul: Mgħammar bi contactor DC tad-dwana ġdid, meta mqabbel ma 'kuntatturi AC ordinarji, il-prestazzjoni tagħha hija mtejba bi 3 darbiet, is-sħana titnaqqas bi 2.6 darbiet, is-sigurtà hija msaħħa b'25%, l-effiċjenza li tiffranka l-enerġija tilħaq l-20%, u l-ħajja tas-servizz taqbeż il-100,000 darba, tipprovdi garanzija affidabbli għall-operat stabbli għat-tħaddim stabbli tat-tagħmir.

Disipazzjoni tas-sħana effiċjenti u tħaddim stabbli: Mgħammar b'fann DC b'veloċità għolja ta '24V u disinn innovattiv ta' 360 ° ta 'dissipazzjoni tas-sħana kollha, jipprovdi forza tar-riħ qawwija, li tiżgura li t-tagħmir iżomm stat ta' dissipazzjoni tas-sħana tajjeb u prestazzjoni stabbli matul l-operazzjoni.

Kooperazzjoni profonda u aġġornament tal-kwalità: Wasalna kooperazzjoni profonda ma 'Hubei Taiji, kumpanija elenkata domestika, u adottaw moduli u tiristori personalizzati, li huma differenti mill-moduli komuni fis-suq. Dan itejjeb b'mod sinifikanti l-kapaċità tat-tagħbija u jistabbilixxi bażi solida għall-operazzjoni effiċjenti tat-tagħmir.

Disinn simplifikat, iffrankar fl-ispejjeż:M’hemmx għalfejn jiġu installati kuntatturi tal-bypass esterni, jiffrankaw b’mod effettiv l-ispazju ta ’installazzjoni, inaqqsu l-ispejjeż tal-kejbil, issimplifikaw il-proċess ta’ installazzjoni, u jagħmlu l-installazzjoni aktar konvenjenti u aktar malajr.

Disinn umanizzat, installazzjoni bla inkwiet: Huwa jadotta sokit tat-terminal tal-kontroll tat-tip tal-istampa, li huwa sempliċi u konvenjenti biex tinstalla u tħaddem. Agħfas biss it-terminal biex tlesti l-wajers, u mbagħad teħlesha biex tiffissa l-wajer, li ttejjeb ħafna l-effiċjenza tal-installazzjoni.

Ittestjar ta 'simulazzjoni, verifika affidabbli: Huwa mgħammar b'funzjoni ta 'simulazzjoni ta' operazzjoni. Anke meta ċ-ċirkwit ewlieni tal-istarter artab ma jkunx imqabbad mal-vultaġġ tal-provvista tal-enerġija, jista 'jissimula l-proċess tal-bidu, il-ġiri u l-waqfien tal-mutur, li jikkonferma malajr jekk l-istat tax-xogħol tal-komponenti tal-istarter artab stess huwiex normali.

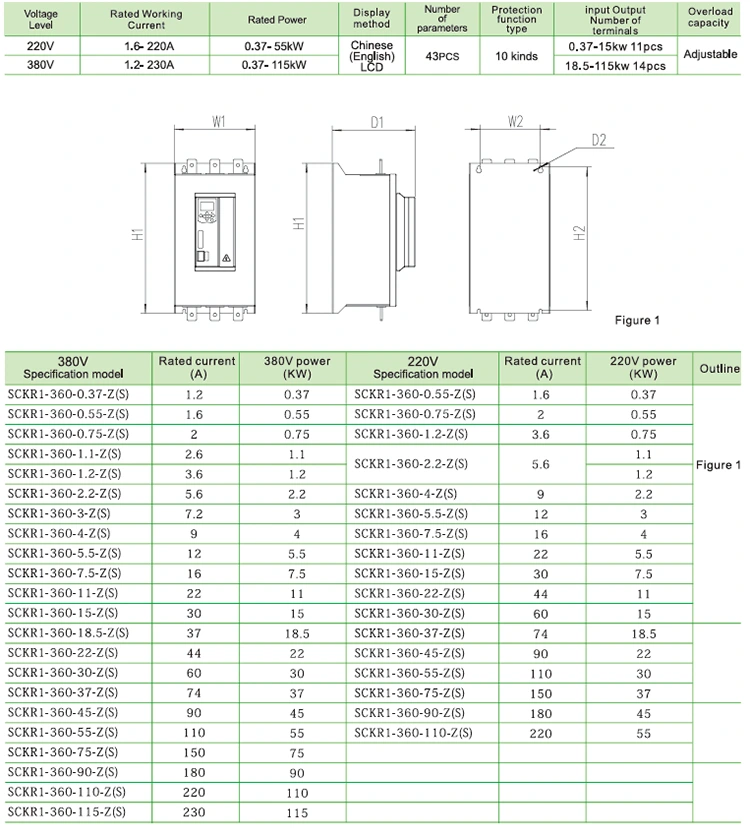

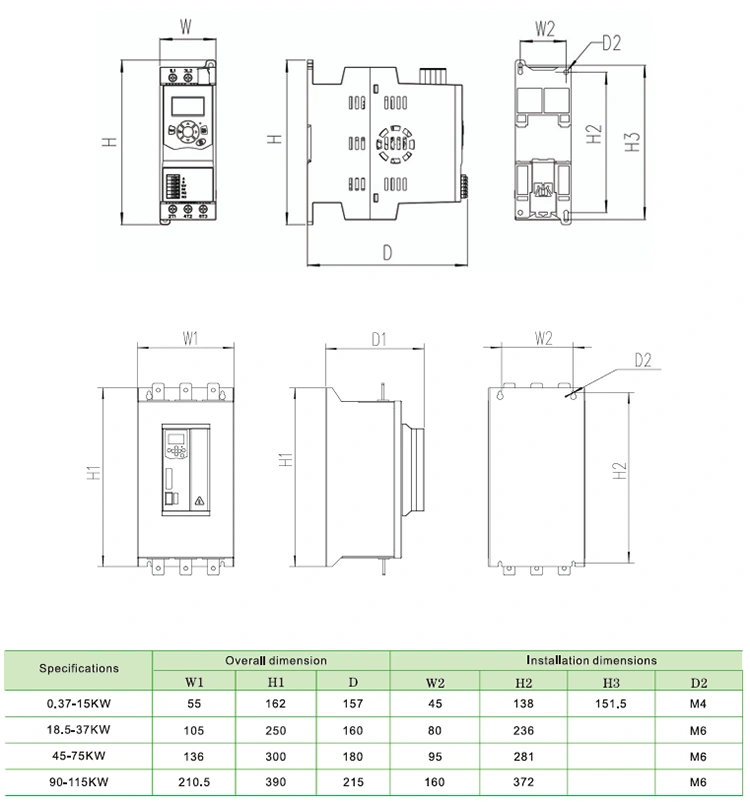

Parametru tal-Prodott (Speċifikazzjoni)

Karatteristika tal-prodott

1. Funzjoni ta 'komunikazzjoni

Jidħol ma 'komunikazzjoni Modbus RTU, Profibus u Komunikazzjoni Profinet jistgħu jiżdiedu billi jiżdiedu kards ta' espansjoni.

2, jista 'jkun tastiera esterna +4 linji lcd screen

It-tastiera tista 'tiddaħħal malajr u titneħħa biex tissodisfa l-bżonnijiet ta' tħaddim mill-bogħod.

3, funzjoni aktar komprensiva għall-protezzjoni tal-mutur

Protezzjoni ta 'vultaġġ żejjed, protezzjoni ta' taħt il-vultaġġ, protezzjoni ta 'kurrent żejjed, protezzjoni ta' tagħbija żejda, protezzjoni ta 'tagħbija żejda, protezzjoni ta' telf ta 'fażi, difett ta' bypass, difett ta 'tiristor, żbilanċ kurrenti bi tliet fażijiet, protezzjoni ta' sħana żejda, eċċ.

4, firxa wiesgħa tal-vultaġġ tal-provvista tal-enerġija

Iltaqa 'mal-vultaġġ tal-input tal-provvista tal-enerġija prinċipali ta' skop ġenerali ta '220-380v.

5. Terminals Pluggable

Sett wieħed ta 'terminali ta' komunikazzjoni, erba 'gruppi ta' terminali ta 'input diġitali, sett wieħed ta' output analogu, żewġ settijiet ta 'rilejs programmabbli

◆ Provvista ta 'enerġija bi tliet fażijiet: AC220V, AC380V ± 10%

◆ Kurrent klassifikat: 1.2A-230A,

◆ Motor applikabbli: Tip tal-gaġġa tal-iskojjattlu ġenerali AC mutur asinkroniku

◆ Mod tal-bidu: rampa tal-vultaġġ, rampa kurrenti, torque

◆ Mod ta 'parkeġġ: Soft stop, waqfien ħieles ， Brake Stop, Adaptive Stop.

◆ Input loġiku: impedenza 1.8kΩ, qawwa + 24V

◆ Frekwenza tal-bidu: Huwa rrakkomandat li tibda mhux aktar minn 10 darbiet fis-siegħa

◆ Livell ta 'protezzjoni: IP20

◆ Mod ta 'tkessiħ: Tkessiħ bl-arja

◆ Mod ta 'installazzjoni: mdendlin mal-ħajt

◆ Kundizzjonijiet ambjentali: L-altitudni taqbeż l-2000 metru, il-kapaċità għandha titnaqqas kif xieraq, u t-temperatura ambjentali hija bejn -10 u + 40 ° C

L-umdità korrispondenti ma taqbiżx il-95% (20 ℃ ± 5 ℃), l-ebda gass fjammabbli, splussiv, korrużiv, l-ebda trab konduttiv, installazzjoni ta 'ġewwa, ventilazzjoni tajba, vibrazzjoni inqas minn 0.5g

Applikazzjoni tal-Prodott

Il-prodott jista 'jintuża f'okkażjonijiet bħal fannijiet, pompi tal-ilma, irrigazzjoni tal-art agrikola, u trasport tal-conveyor orizzontali.

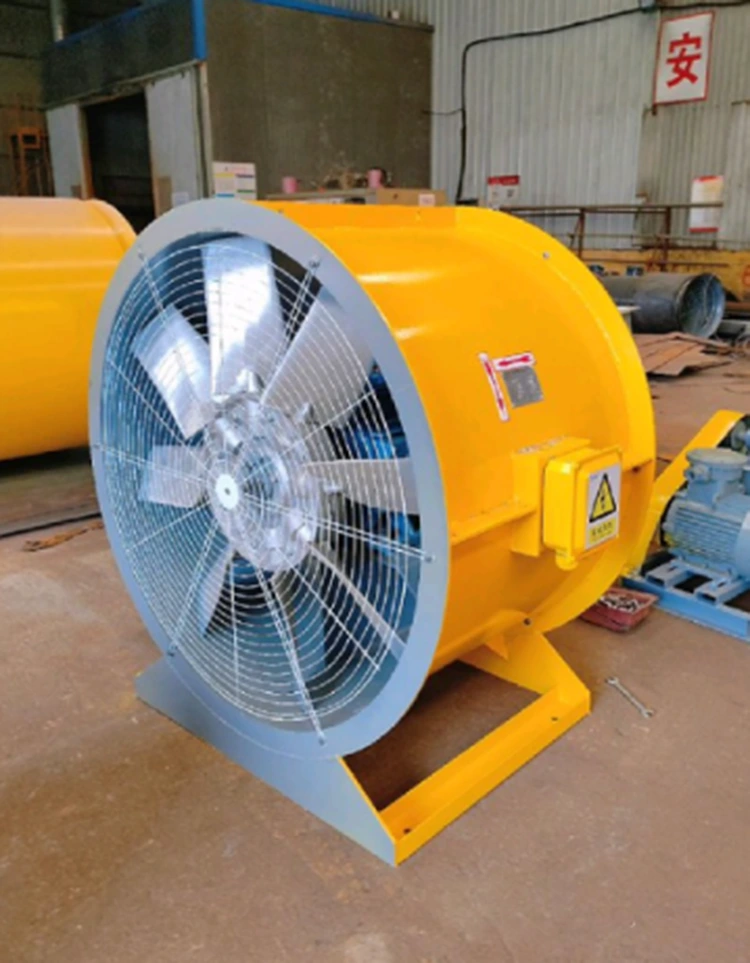

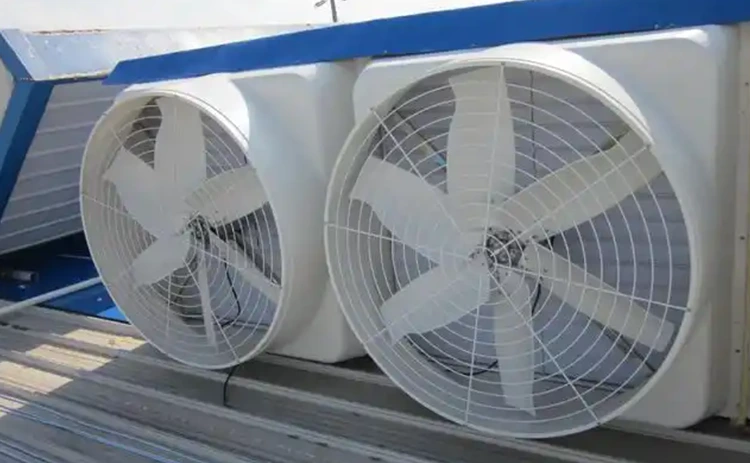

Fannijiet

L-istarter artab mhux biss inaqqas bil-kbir il-frizzjoni u l-inerzja tal-fann minħabba l-inerzja kbira tax-xafra u r-rotor, iżda jevita wkoll il-ħsara tal-fan tal-fan, ċinturin, xafra u partijiet oħra minħabba torque istantanju eċċessiv. Is-serje SCKR1-360 tal-WCE starters soft, bil-kompatibilità għolja tagħhom u l-algoritmi li jiffrankaw l-enerġija, jistgħu jkopru bżonnijiet diversi minn fannijiet żgħar għal fannijiet industrijali kbar, jgħinu lill-kumpaniji jiksbu produzzjoni ekoloġika u effiċjenti. L-applikazzjoni tal-istarter artab fuq il-fann issolvi b'mod effettiv il-problemi ta 'xokk ta' bidu u mekkaniku għoli, speċjalment għax-xenarju li ma jeħtieġx regolazzjoni tal-veloċità iżda jeħtieġ bidu u tieqaf ġentili. L-għażla raġonevoli u l-issettjar tal-parametri huma ewlenin, li jistgħu jtejbu b'mod sinifikanti l-affidabbiltà u l-ekonomija tas-sistema.

Tisqija fuq il-post

Meta mqabbel ma 'konvertituri tal-frekwenza, starters artab jiswew inqas u huma adattati għal xenarji ta' tisqija mingħajr regolazzjoni tal-veloċità. Fis-sistema tat-tisqija tal-post, l-istarter artab jaġixxi prinċipalment fuq il-mutur asinkroniku bi tliet fażijiet li jmexxi l-pompa tal-ilma, u jadotta l-bidu tal-inklinazzjoni tal-vultaġġ jew il-modalità tal-bidu limitata kurrenti, sabiex il-veloċità tal-mutur tiżdied gradwalment minn żero għall-veloċità nominali, billi tevita l-kurrent għoli istantanju ġenerat mill-bidu tradizzjonali dirett. Meta tintefa, funzjoni mhux obbligatorja ta 'waqfien artab, permezz ta' tnaqqis lineari ta 'vultaġġ biex tnaqqas bil-mod il-veloċità tal-pompa, tinibixxi l-effett tal-martell tal-ilma. L-istarter artab isolvi b'mod effettiv il-problemi ta 'impatt ta' kurrent għoli, konċentrazzjoni ta 'tensjoni mekkanika u effett ta' martell tal-ilma tal-mutur tal-pompa permezz ta 'kontroll tal-bidu flessibbli u mekkaniżmi ta' protezzjoni multipla fis-sistema ta 'tisqija fuq il-post, u jtejjeb b'mod sinifikanti l-affidabbiltà u l-ekonomija tas-sistema.

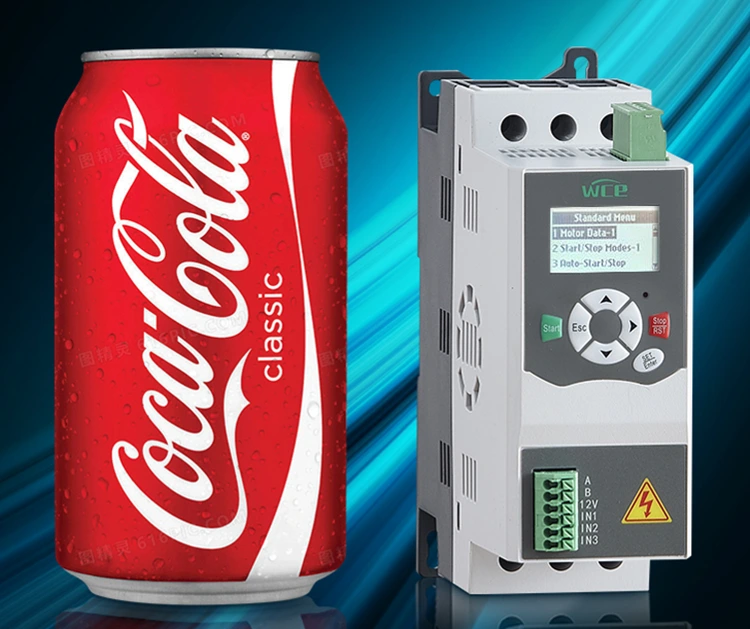

B'daqs u volum iżgħar, jista 'jissostitwixxi direttament kuntatturi ta' Star-Delta, materjali li jiffrankaw u spazju.

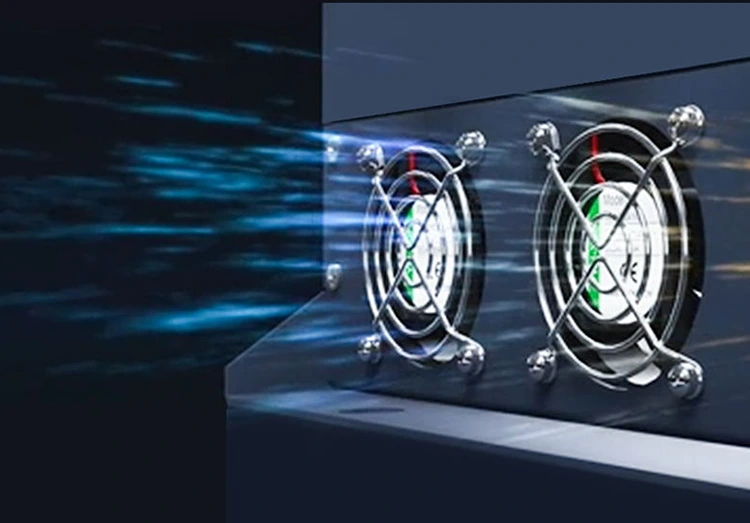

It-tiristor bi starter artab tal-bypass intern jaħdem biss waqt l-istartjar u jaqleb għall-contactor waqt l-operazzjoni, u għalhekk jiġġenera inqas sħana. Madankollu, aħna xorta installajna fann biex ikessaħ il-contactor. Installa fann biex tkessaħ. All18.5kW u Starters Soft tas-Serje Aktar minn 360 huma mgħammra b'24V fannijiet ta 'DC b'veloċità għolja, li jipprovdu 360 ° dissipazzjoni tas-sħana kollha u forza tar-riħ aktar b'saħħitha. Huwa mhux biss inaqqas l-għeluq mhux mistenni kkawżat minn sħana żejda, iżda wkoll jestendi b'mod sinifikanti l-ħajja tas-servizz tal-istarter artab.

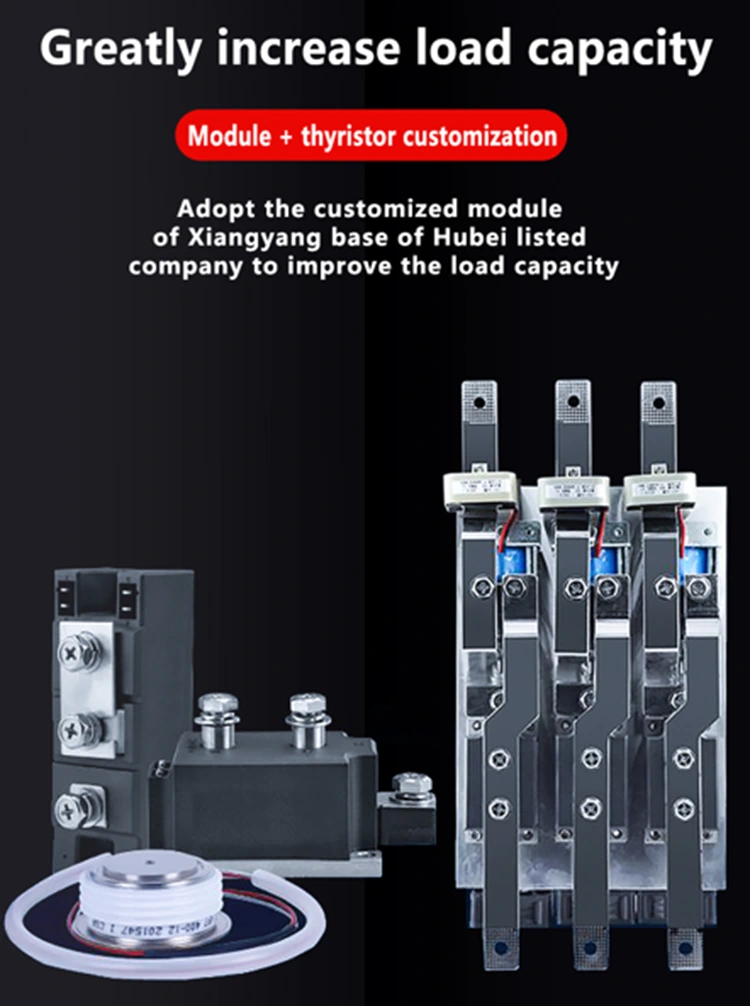

Għandna kooperazzjoni profonda ma 'Hubei Taiji, kumpanija elenkata domestika, u nużaw moduli u tiri ta' tifi, differenti mill-moduli ġeneriċi fornuti fis-suq, biex ittejjeb il-kapaċità tat-tagħbija. Il-kuntatturi DC tagħna huma wkoll personalizzati apposta, kollha jidhru kuntatti tal-fidda. Il-wiċċ tal-kuntatt tal-kuntatti huwa akbar u jista 'jikseb kważi 100,000 darba ta' impenn, u jżid b'mod sinifikanti l-ħajja tas-servizz.

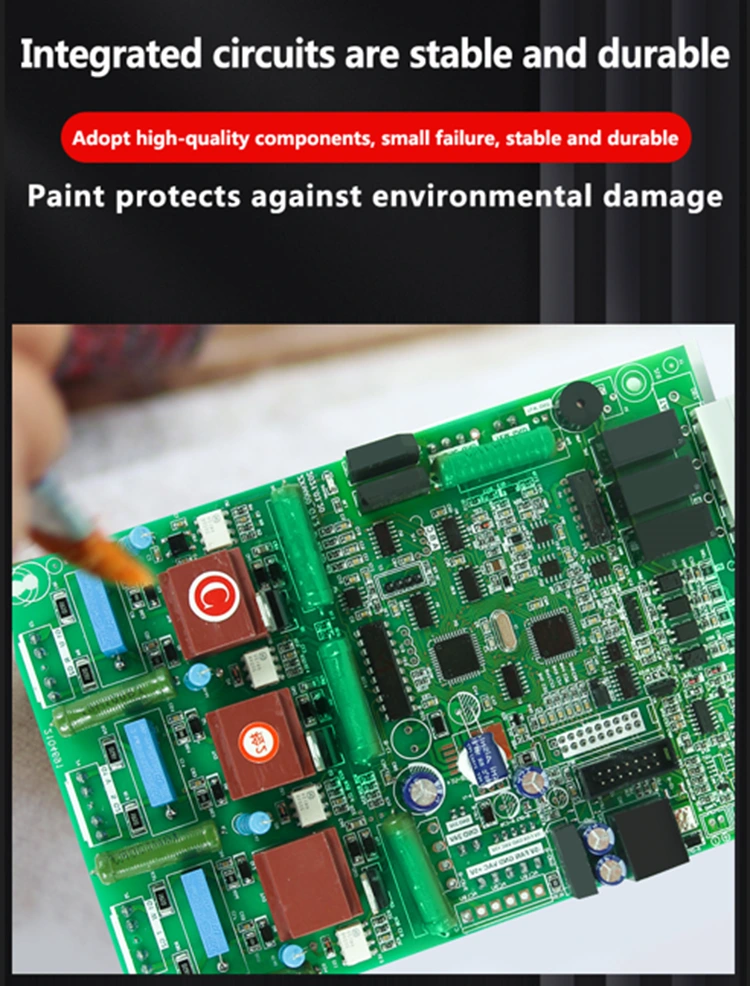

L-iskop ewlieni taż-żebgħa tal-bord taċ-ċirkwit tal-istarter artab (ġeneralment tliet żebgħa kontra ż-żebgħa, iżolanti jew kisi tal-umdità) huwa li jipproteġi l-istabbiltà u l-ħajja tal-bord taċ-ċirkwit f'ambjent tax-xogħol kumpless, sabiex niżguraw li l-ħajja tas-servizz tal-bord taċ-ċirkwit tkun itwal, aħna lkoll nużaw irqajja 'ta' kwalità għolja u plug-ins, il-probabbiltà ta 'falliment hija baxxa ħafna, u kollha nużaw il-magna ta' l-isprej tat-tliet antiki, u nużaw il-magna ta 'l-anti, ċirkwit. Żieda fid-durabilità u s-sigurtà.

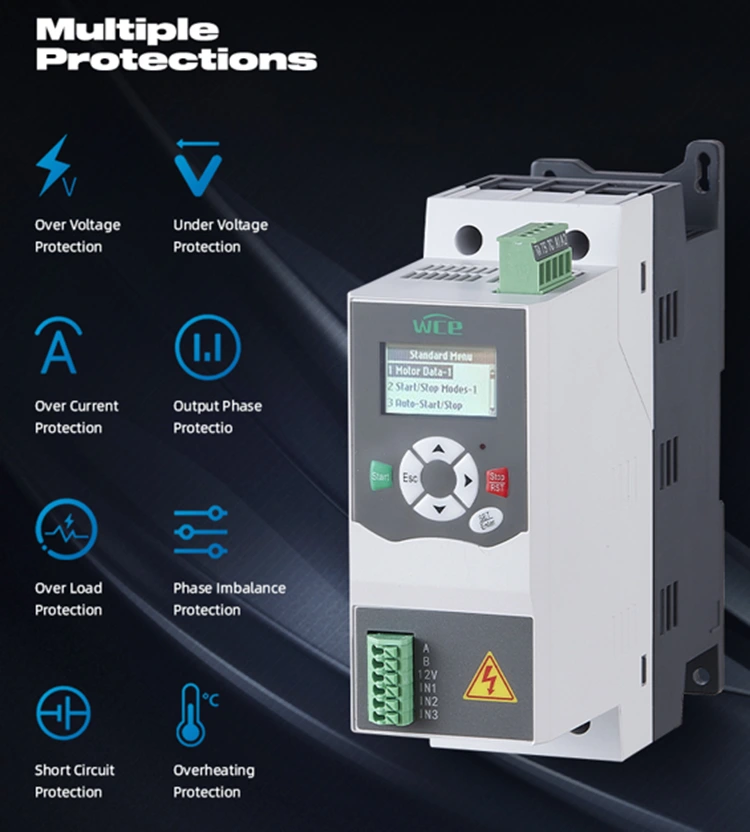

Funzjonijiet ta 'protezzjoni multipla: protezzjoni ta' taħt il-vultaġġ, protezzjoni ta 'vultaġġ żejjed, protezzjoni ta' kurrent żejjed, protezzjoni ta 'tagħbija żejda, protezzjoni ta' telf ta 'fażi, protezzjoni ta' żbilanċ bi tliet fażijiet, eċċ.

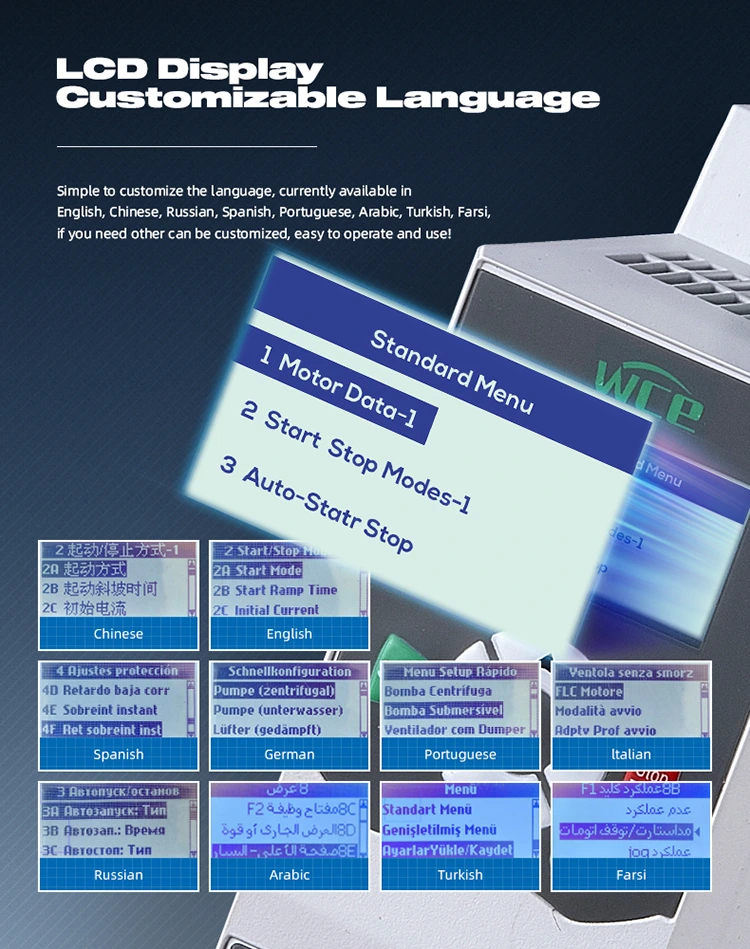

Definizzjoni għolja LCD b'erba 'linji, faċli biex topera. Jidħol b'diversi wirjiet tal-lingwa nazzjonali u jista 'jkun personalizzat meta jkun meħtieġ.

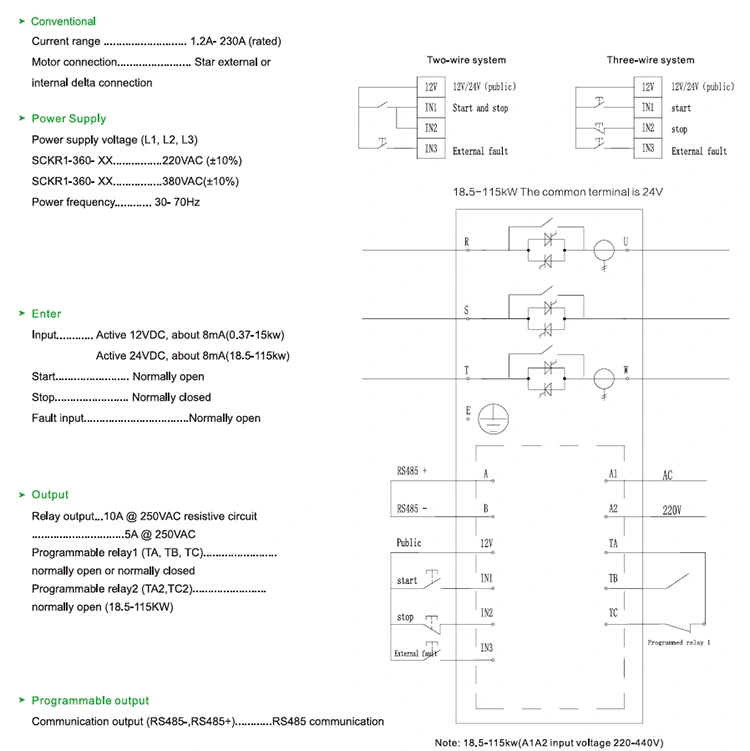

Dijagramma tal-wajers tal-istarter artab.
