1 Fażi 220V AC Drive VFD

Id-drajvs tas-serje SCK300 tal-WCE huma drives multi-funzjonali ta 'prestazzjoni għolja ddisinjati għall-awtomazzjoni industrijali, użati ħafna fil-fannijiet, pompi, ċinturini tal-conveyor, crushers u tagħmir ieħor. Il-qalba tagħha tadotta teknoloġija avvanzata ta 'kontroll tal-vettur, li għandha l-karatteristiċi ta' preċiżjoni ta 'regolazzjoni ta' veloċità għolja, iffrankar ta 'enerġija u effiċjenza għolja, tħaddim stabbli, eċċ., U tista' tissodisfa l-bżonnijiet ta 'diversi xenarji industrijali. Għamilna wkoll soluzzjonijiet tad-dwana għall-kabinetti tal-kontroll tal-inverter tal-crusher mobbli, li joperaw perfettament f'ħafna postijiet madwar il-pajjiż.

Parametru tal-Prodott (Speċifikazzjoni)

Karatteristika tal-prodott

● Karatteristiċi I / O.

◆ Firxa tal-vultaġġ tal-input: 220V / 380V / 660V ± 15%

◆ Firxa ta 'frekwenza ta' input: 47 ~ 63Hz

◆ Firxa tal-vultaġġ tal-ħruġ: 0 ~ vultaġġ tal-input nominali

Firxa tal-frekwenza tal-ħruġ: 0 ~ 400Hz

● Karatteristiċi funzjonali

◆ Mod ta 'l-issettjar tal-frekwenza: issettjar diġitali, issettjar analogu, issettjar tal-komunikazzjoni serjali, multi-veloċità, issettjar PID, eċċ.

◆ Funzjoni ta 'kontroll PID

◆ Funzjoni ta 'kontroll b'ħafna veloċitajiet: 16-il kontroll tal-veloċità

◆ Funzjoni tal-kontroll tal-frekwenza tal-swing

◆ Falliment tal-qawwa istantanja mingħajr ma tieqaf il-funzjoni

◆ Funzjoni ta 'ċavetta rapida / jog: key shortcut b'ħafna funzjonijiet definita liberament mill-utenti

◆ Funzjoni ta 'aġġustament awtomatiku tal-vultaġġ: Meta l-vultaġġ tal-grilja tal-qawwa jinbidel, jista' jżomm awtomatikament il-vultaġġ tal-ħruġ kostanti

◆ Ipprovdi sa 25 tip ta 'funzjonijiet ta' protezzjoni kontra l-ħsarat: fuq kurrent, vultaġġ żejjed, taħt vultaġġ, żejjed, telf ta 'fażi, tagħbija żejda u funzjonijiet oħra ta' protezzjoni

● Karatteristiċi tal-interface periferali

◆ Input diġitali programmabbli: 8 input

◆ Input Analog Programmabbli: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V jew 0 ~ 20MA Input

◆ Open Open Collector Output: 1 Output

◆ Relay Output: 2 outputs

◆ Output Analog: 2 outputs, 0/4 ~ 20mA jew 0 ~ 10V rispettivament

● Karatteristiċi tal-prestazzjoni teknika

◆ Mod ta 'kontroll: L-ebda kontroll tal-vettur PG, kontroll v / f, kontroll tat-torque.

◆ Kapaċità ta 'tagħbija żejda: 150% kurrenti ratata 60s; 180% Kurrenti Klassifikati 10s

◆ Torque tal-bidu: L-ebda kontroll tal-vettur PG: 0.5Hz / 150% (SVC)

◆ Proporzjon tal-veloċità: L-ebda kontroll tal-vettur PG: 1: 100

Applikazzjoni tal-Prodott

Prodotti jistgħu jintużaw fil-minjieri, fannijiet, pompi, tagħmir ta 'enerġija ġdid u okkażjonijiet oħra.

Tisqija fuq il-post

Fl-irrigazzjoni agrikola, VFD għal provvista ta 'ilma bi pressjoni kostanti hija kważi standard. L-ewwelnett, fil-proċess tal-bidu tal-pompa, il-VFD jista 'jżid gradwalment il-frekwenza operattiva tagħha, sabiex il-pompa tkun tista' taħdem bil-mod, sabiex l-ilma ma jikkawżax wisq impatt fuq il-pipeline. Il-VFD jista 'mbagħad jintuża flimkien ma' manometru tal-pressjoni remot jew sensur tal-pressjoni biex iqabbel il-pressjoni fil-pajpijiet tagħna. Fl-aħħarnett, il-VFD jista 'jikkontrolla l-pipeline tal-protezzjoni tal-pressjoni, iżda wkoll permezz tat-tagħbija żejda tiegħu, tagħbija żejda, pressjoni żejda, protezzjoni ta' taħt il-pressjoni biex tnaqqas il-ħsara tal-pompa.

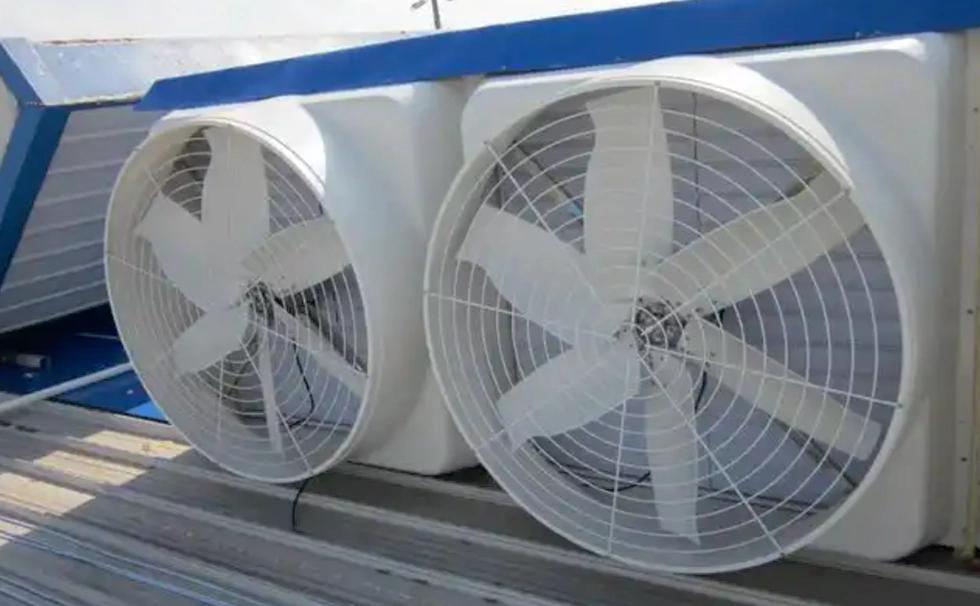

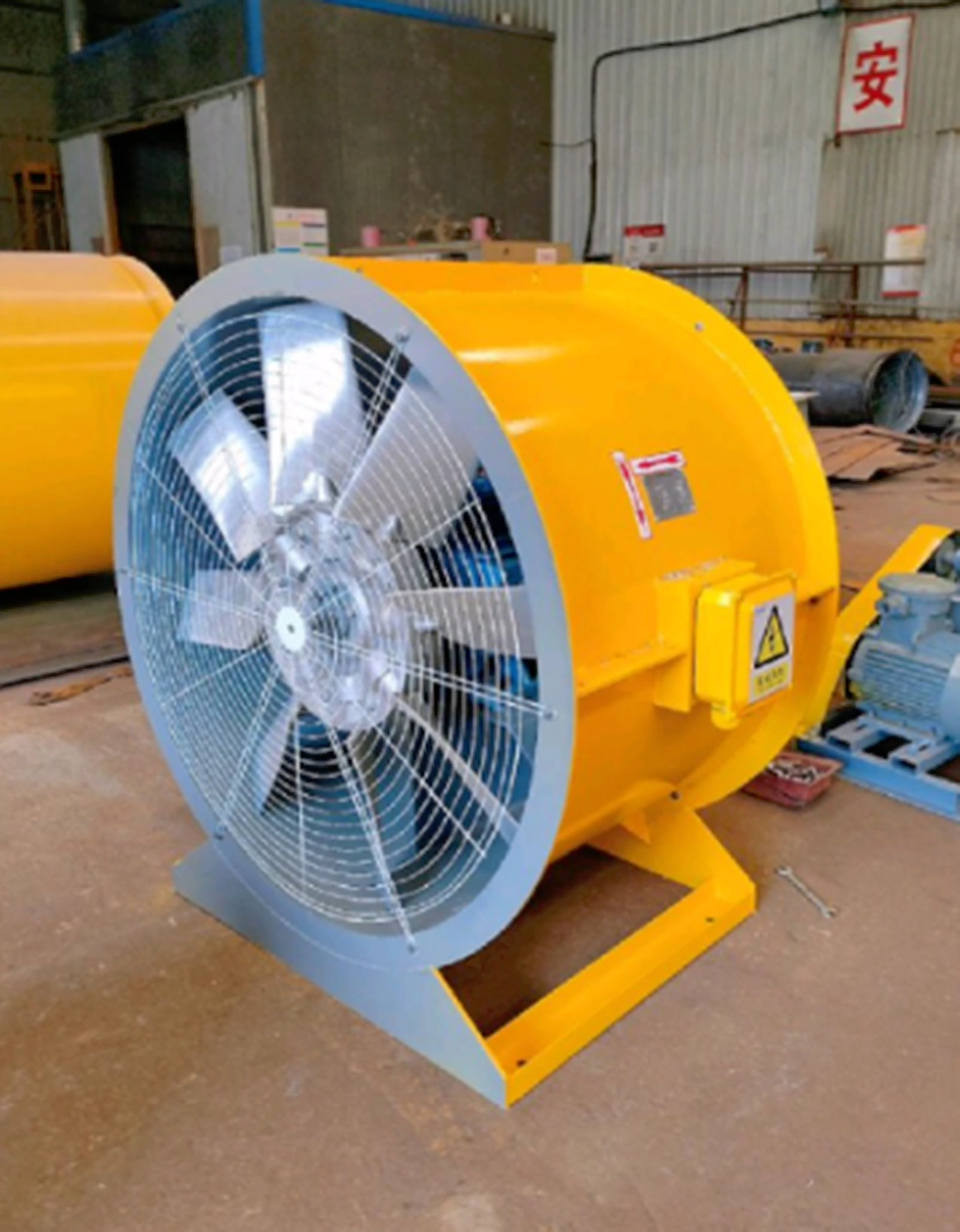

Fannijiet

L-applikazzjoni tal-konvertitur tal-frekwenza fil-qasam tal-fannijiet mhux biss tnaqqas ħafna l-konsum tal-enerġija, iżda ttejjeb ukoll il-preċiżjoni tas-sistema u l-livell tal-awtomazzjoni permezz ta 'kontroll intelliġenti. Is-serje SCK300 tal-WCE, bl-algoritmi ta 'kompatibilità u li jiffrankaw l-enerġija tagħha, tista' tkopri l-bżonnijiet varji ta 'ventilaturi żgħar għal fannijiet industrijali kbar, li tgħin lill-kumpaniji jiksbu produzzjoni ekoloġika u effiċjenti.

Dettalji tal-Produzzjoni

LCD juri test u grafika ta 'lingwa multipla, numri tal-wiri LED, aktar intuwittivi, skond il-preferenzi tiegħek

Il-volum VFD huwa struttura kbira, radjatur ikbar, rata ta 'użu tal-prodott, jista' jaħdem b'mod normali f'ambjent sħun bħal tropikali.

Tipi varji ta 'modi ta' input u output jistgħu jiġu personalizzati:

1.3p 380V Input għal Output 3P 380V.

2. Input 3P220V għal output 3P220V.

3. Input 3P660V għal Output 3P660V.

4. 1P220V Input għal Output 3P 380V.

5. 1P220V Input għal Output 3P220V.

Bil-funzjoni ta 'traċċar tal-veloċità, tista' tibda doppja aħjar.

Jidħol ma 'komunikazzjoni Modbus RTU, u jista' jimplimenta wkoll Modbus TCP, PRPFIBUS u PROFINET billi jżid kards ta 'espansjoni.

Dijagramma tal-wajers VFD.
