3 Fażi 220V AC Drive VFD

Is-serje SCK300 hija inverter ta 'prestazzjoni għolja ddisinjat għall-awtomazzjoni industrijali, li tintegra b'funzjonijiet multipli u effiċjenza għolja u ffrankar ta' enerġija, u hija adattata għall-kontroll tas-sewqan ta 'varjetà ta' tagħmir industrijali.

Funzjonijiet u vantaġġi ewlenin

Teknoloġija avvanzata ta 'kontroll tal-vettur: regolazzjoni ta' veloċità ta 'preċiżjoni għolja u tħaddim stabbli, rispons dinamiku eċċellenti.

Effiċjenza għolja u ffrankar ta 'enerġija: Ottimizza l-effiċjenza tal-operazzjoni tal-mutur u tnaqqas b'mod sinifikanti l-konsum tal-enerġija.

Kompatibilità wiesgħa: Tappoġġja kundizzjonijiet tax-xogħol kumplessi ta 'fannijiet, pompi, ċinturini tal-conveyor, crushers u tagħmir ieħor.

Xenarju ta 'Applikazzjoni

Applikazzjoni flessibbli fiż-żoni li ġejjin:

Kontroll tal-fluwidu (fan, tagħbija tal-pompa)

Trasferiment tal-Materjal (Ċinturin tal-Conveyor, Elevator)

Makkinarju tqil (crusher, mixer)

Espansjoni u aġġornament

Upgrade bla xkiel għall-SCK350: Ittejjeb il-prestazzjoni u tespandi l-moduli funzjonali billi tissostitwixxi l-bord tal-kontroll.

L-adattament ta 'tagħmir speċjali bħal krejnijiet: il-karti ta' espansjoni huma appoġġjati wara l-aġġornament biex jissodisfaw ir-rekwiżiti ta 'xenarji professjonali bħalma huma l-kontroll tat-torque u s-sinkronizzazzjoni b'ħafna muturi.

B'disinn modulari u aġġornamenti tat-teknoloġija, is-serje SCK tista 'tkun adattata għal diversi ħtiġijiet ta' awtomazzjoni industrijali, minn bażiċi għal avvanzati.

Parametru tal-Prodott (Speċifikazzjoni)

Karatteristika tal-prodott

● Karatteristiċi I / O.

◆ Firxa tal-vultaġġ tal-input: 220V / 380V / 660V ± 15%

◆ Firxa ta 'frekwenza ta' input: 47 ~ 63Hz

◆ Firxa tal-vultaġġ tal-ħruġ: 0 ~ vultaġġ tal-input nominali

Firxa tal-frekwenza tal-ħruġ: 0 ~ 400Hz

● Karatteristiċi tal-interface periferali

◆ Input diġitali programmabbli: 8 input

◆ Input Analog Programmabbli: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V jew 0 ~ 20MA Input

◆ Open Open Collector Output: 1 Output

◆ Relay Output: 2 outputs

◆ Output Analog: 2 outputs, 0/4 ~ 20mA jew 0 ~ 10V rispettivament

● Karatteristiċi tal-prestazzjoni teknika

◆ Mod ta 'kontroll: L-ebda kontroll tal-vettur PG, kontroll v / f, kontroll tat-torque.

◆ Kapaċità ta 'tagħbija żejda: 150% kurrenti ratata 60s; 180% Kurrenti Klassifikati 10s

◆ Torque tal-bidu: L-ebda kontroll tal-vettur PG: 0.5Hz / 150% (SVC)

◆ Proporzjon tal-veloċità: L-ebda kontroll tal-vettur PG: 1: 100

● Karatteristiċi funzjonali

◆ Mod ta 'l-issettjar tal-frekwenza: issettjar diġitali, issettjar analogu, issettjar tal-komunikazzjoni serjali, multi-veloċità, issettjar PID, eċċ.

◆ Funzjoni ta 'kontroll PID

◆ Funzjoni ta 'kontroll b'ħafna veloċitajiet: 16-il kontroll tal-veloċità

◆ Funzjoni tal-kontroll tal-frekwenza tal-swing

◆ Falliment tal-qawwa istantanja mingħajr ma tieqaf il-funzjoni

◆ Funzjoni ta 'ċavetta rapida / jog: key shortcut b'ħafna funzjonijiet definita liberament mill-utenti

◆ Funzjoni ta 'aġġustament awtomatiku tal-vultaġġ: Meta l-vultaġġ tal-grilja tal-qawwa jinbidel, jista' jżomm awtomatikament il-vultaġġ tal-ħruġ kostanti

◆ Ipprovdi sa 25 tip ta 'funzjonijiet ta' protezzjoni kontra l-ħsarat: fuq kurrent, vultaġġ żejjed, taħt vultaġġ, żejjed, telf ta 'fażi, tagħbija żejda u funzjonijiet oħra ta' protezzjoni

Applikazzjoni tal-Prodott

Prodotti jistgħu jintużaw fl-industrija tal-metallurġija u l-kimika, kompressuri, krejnijiet, okkażjonijiet ta 'inġinerija muniċipali.

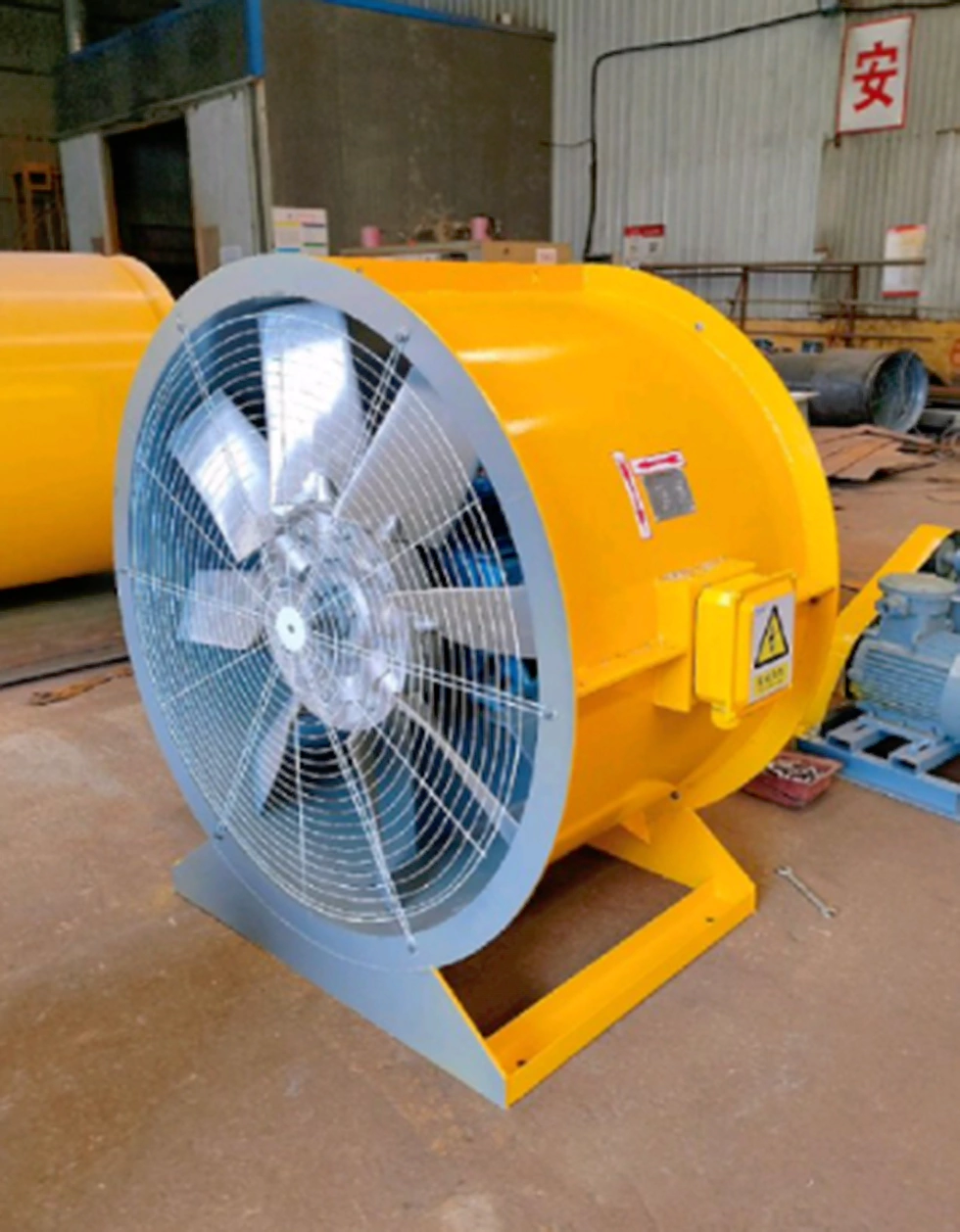

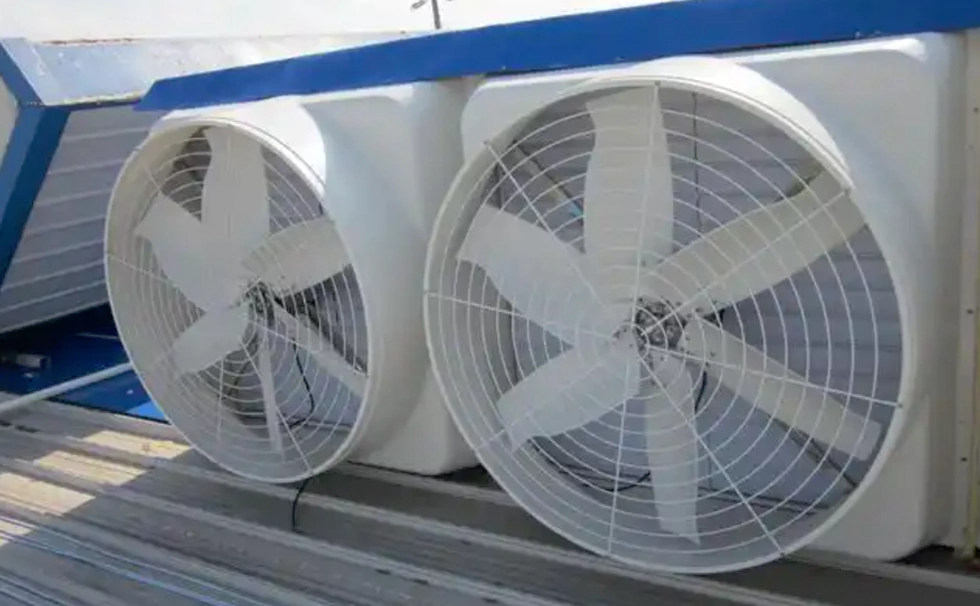

Fannijiet

L-applikazzjoni tal-konvertitur tal-frekwenza fil-qasam tal-fannijiet mhux biss tnaqqas ħafna l-konsum tal-enerġija, iżda ttejjeb ukoll il-preċiżjoni tas-sistema u l-livell tal-awtomazzjoni permezz ta 'kontroll intelliġenti. Is-serje SCK300 tal-WCE, bl-algoritmi ta 'kompatibilità u li jiffrankaw l-enerġija tagħha, tista' tkopri l-bżonnijiet varji ta 'ventilaturi żgħar għal fannijiet industrijali kbar, li tgħin lill-kumpaniji jiksbu produzzjoni ekoloġika u effiċjenti.

Tisqija fuq il-post

Fl-irrigazzjoni agrikola, VFD għal provvista ta 'ilma bi pressjoni kostanti hija kważi standard. L-ewwelnett, fil-proċess tal-bidu tal-pompa, il-VFD jista 'jżid gradwalment il-frekwenza operattiva tagħha, sabiex il-pompa tkun tista' taħdem bil-mod, sabiex l-ilma ma jikkawżax wisq impatt fuq il-pipeline. Il-VFD jista 'mbagħad jintuża flimkien ma' manometru tal-pressjoni remot jew sensur tal-pressjoni biex iqabbel il-pressjoni fil-pajpijiet tagħna. Fl-aħħarnett, il-VFD jista 'jikkontrolla l-pipeline tal-protezzjoni tal-pressjoni, iżda wkoll permezz tat-tagħbija żejda tiegħu, tagħbija żejda, pressjoni żejda, protezzjoni ta' taħt il-pressjoni biex tnaqqas il-ħsara tal-pompa.

Żewġ modi tal-wiri huma disponibbli:

1.LCD Display: Ejja b'wirja Ċiniża u Ingliża, tista 'wkoll tippersonalizza lingwi Russi, Portugiżi, Spanjoli, Persjani u oħra.

2. Display: Wiri tradizzjonali tat-tubu diġitali, wiri tal-linja doppja, osserva żewġ settijiet ta 'dejta fl-istess ħin.

VFD tadotta disinn strutturali fuq skala wiesgħa u kbira, tintegra komponenti ta 'tkessiħ ta' daqs kbir, u għandha kapaċità ta 'tħaddim kontinwa ta' tagħbija għolja u rata ta 'użu ta' effiċjenza għolja. Billi ssaħħaħ is-sistema tat-tkessiħ u l-għażla ta 'komponenti reżistenti għal temperatura għolja, tista' tadatta b'mod stabbli għal temperatura għolja u kundizzjonijiet tax-xogħol ħorox bħal tropikali.

Tipi varji ta 'modi ta' input u output jistgħu jiġu personalizzati:

1.3p 380V Input għal Output 3P 380V.

2. 3P22 0V Input għal Output 3P22 0V.

3. 3P66 0V Input għal Output 3P66 0V.

4. 1 P22 0V Input għal Output 3P 380V.

5. 1 P22 0V Input għal Output 3P22 0V.

Bil-funzjoni ta 'traċċar tal-veloċità, tista' tibda doppja aħjar.

Jidħol ma 'komunikazzjoni Modbus RTU, u jista' jimplimenta wkoll Modbus TCP, PRPFIBUS u PROFINET billi jżid kards ta 'espansjoni.

Dijagramma tal-wajers VFD.
