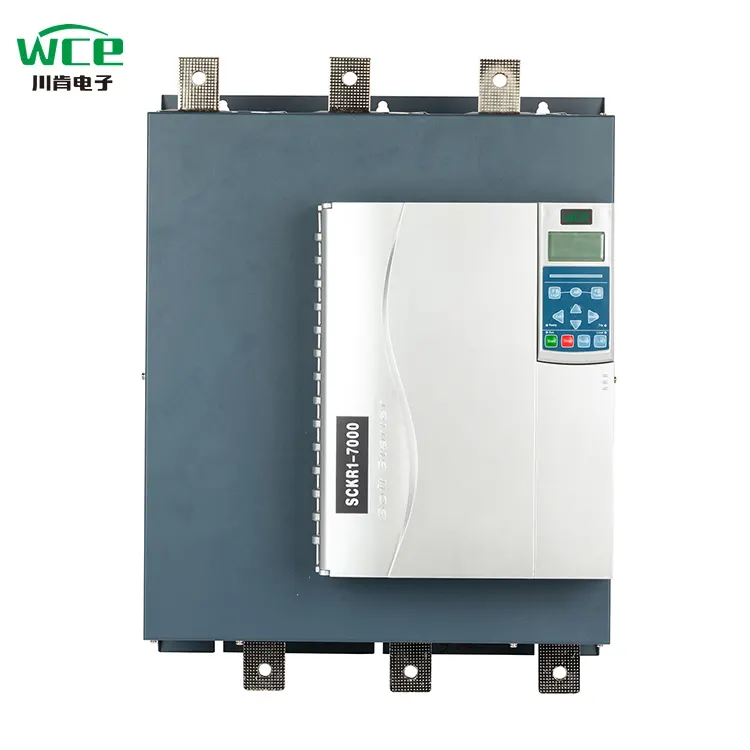

220V 380V 660V 220kW mibnija fil-bypass starter artab

Interazzjoni intelliġenti u tħaddim konvenjenti: L-istarters artab tas-serje 7000 huma mgħammra b'displejs tal-kristall likwidu LCD, li jinkludu disinn ta 'interface sempliċi u intuwittiv u esperjenza ta' operazzjoni lixxa u konvenjenti. Is-sistema hija mgħammra b'funzjoni ta 'wiri ta' 8 lingwi u tappoġġja l-personalizzazzjoni ta 'lingwi nazzjonali speċifiċi, li tissodisfa bis-sħiħ il-bżonnijiet ta' l-utenti f'reġjuni differenti.

Multi-komunikazzjoni u kontroll intelliġenti mill-bogħod:Huwa mgħammar bil-funzjoni ta 'komunikazzjoni standard MODBUS 485, u jappoġġja wkoll metodi ta' komunikazzjoni personalizzati bħal Siemens Profibus Protocol u app tat-telefon ċellulari, li jgħin lill-utenti jiksbu debugging mill-bogħod effiċjenti u kontroll preċiż, u jiksru l-limitazzjonijiet spazjali.

Prestazzjoni pendenti u durabilità fit-tul: Mgħammar bi contactor DC tad-dwana ġdid, meta mqabbel ma 'kuntatturi AC ordinarji, il-prestazzjoni tagħha hija mtejba bi 3 darbiet, is-sħana titnaqqas bi 2.6 darbiet, is-sigurtà hija msaħħa b'25%, l-effiċjenza li tiffranka l-enerġija tilħaq l-20%, u l-ħajja tas-servizz taqbeż il-100,000 darba, tipprovdi garanzija affidabbli għall-operat stabbli għat-tħaddim stabbli tat-tagħmir.

Disipazzjoni tas-sħana effiċjenti u tħaddim stabbli:Mgħammar b'fann DC b'veloċità għolja ta '24V u disinn innovattiv ta' 360 ° ta 'dissipazzjoni tas-sħana kollha, jipprovdi forza tar-riħ qawwija, li tiżgura li t-tagħmir iżomm stat ta' dissipazzjoni tas-sħana tajjeb u prestazzjoni stabbli matul l-operazzjoni.

Kooperazzjoni profonda u aġġornament tal-kwalità: Wasalna kooperazzjoni profonda ma 'Hubei Taiji, kumpanija elenkata domestika, u adottaw moduli u tiristori personalizzati, li huma differenti mill-moduli komuni fis-suq. Dan itejjeb b'mod sinifikanti l-kapaċità tat-tagħbija u jistabbilixxi bażi solida għall-operazzjoni effiċjenti tat-tagħmir.

Disinn simplifikat, iffrankar fl-ispejjeż:M’hemmx għalfejn jiġu installati kuntatturi tal-bypass esterni, jiffrankaw b’mod effettiv l-ispazju ta ’installazzjoni, inaqqsu l-ispejjeż tal-kejbil, issimplifikaw il-proċess ta’ installazzjoni, u jagħmlu l-installazzjoni aktar konvenjenti u aktar malajr.

Kontroll innovattiv, bidu faċli: Meta mqabbel ma 'starters artab konvenzjonali, ġie miżjud metodu ta' kontroll tal-bidu tat-torque kwadru ġdid, li jipprovdi torque tal-bidu akbar, li jikseb bidu faċli u bla xkiel, u jadatta għal kundizzjonijiet tax-xogħol aktar kumplessi.

Monitoraġġ f'ħin reali, assigurazzjoni tas-sigurtà:Mgħammar b'terminal ta 'input PT100, jista' jimmonitorja t-temperatura tal-mutur f'ħin reali, jaqbad minnufih l-istatus operattiv tal-mutur, jipprevjeni b'mod effettiv ħsarat ikkawżati minn temperatura anormali, u jiżgura t-tħaddim sikur tal-mutur.

Disinn umanizzat, installazzjoni bla inkwiet: Huwa jadotta blokki tat-terminal tal-kontroll plug-and-pull, u jagħmel l-installazzjoni u l-operazzjoni sempliċi u konvenjenti. Eżatt aqla 'l-blokki tat-terminal biex tlesti l-wajers u mbagħad terġa' ttejjebhom, li ttejjeb ħafna l-effiċjenza tal-installazzjoni.

Ittestjar ta 'simulazzjoni, verifika affidabbli: Huwa mgħammar b'funzjoni ta 'simulazzjoni ta' operazzjoni. Anke meta ċ-ċirkwit ewlieni tal-istarter artab ma jkunx imqabbad mal-vultaġġ tal-provvista tal-enerġija, jista 'jissimula l-proċess tal-bidu, il-ġiri u l-waqfien tal-mutur, li jikkonferma malajr jekk l-istat tax-xogħol tal-komponenti tal-istarter artab stess huwiex normali.

Appoġġ ta 'emerġenza u tħaddim kontinwu: Ġiet miżjuda funzjoni ta 'bidu ta' emerġenza. Anke fil-każ ta 'tqassim f'daqqa ta' fażi waħda tat-tiristor, l-istarter artab xorta jista 'jżomm tħaddim normali, li jiżgura t-tħaddim kontinwu ta' tagħmir ewlieni u jnaqqas ir-riskju ta 'għeluq.

Parametru tal-Prodott (Speċifikazzjoni)

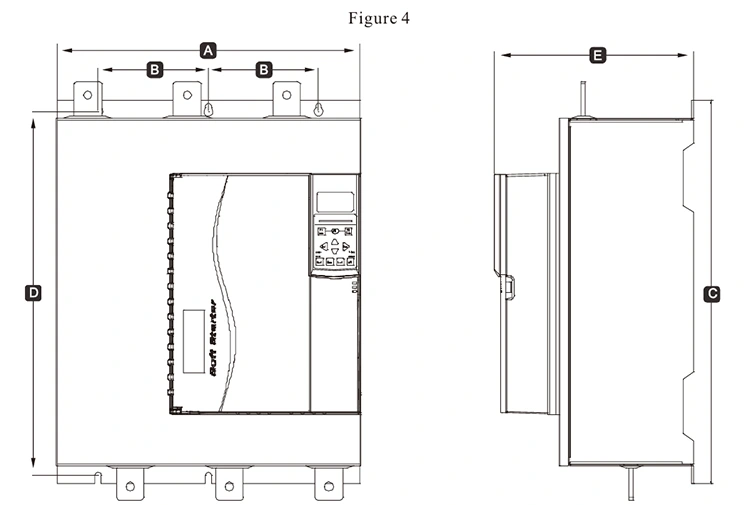

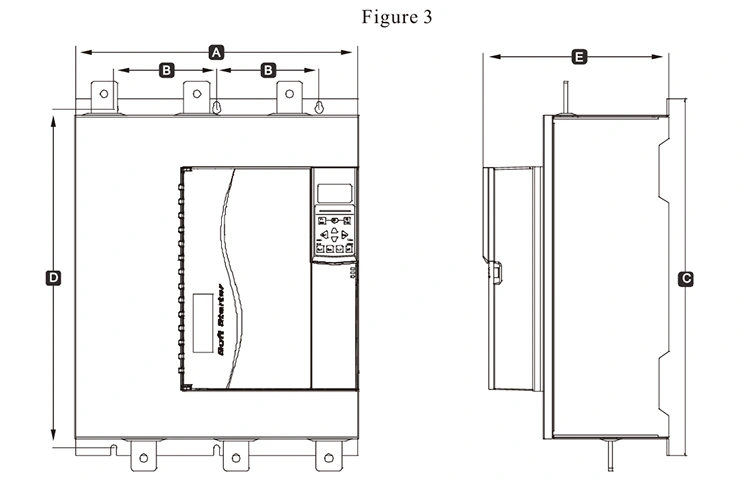

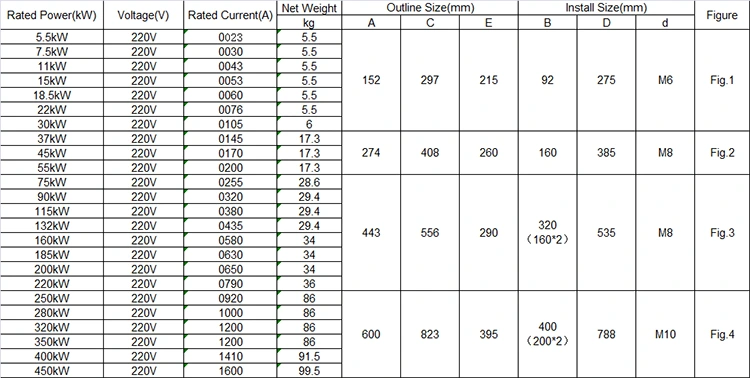

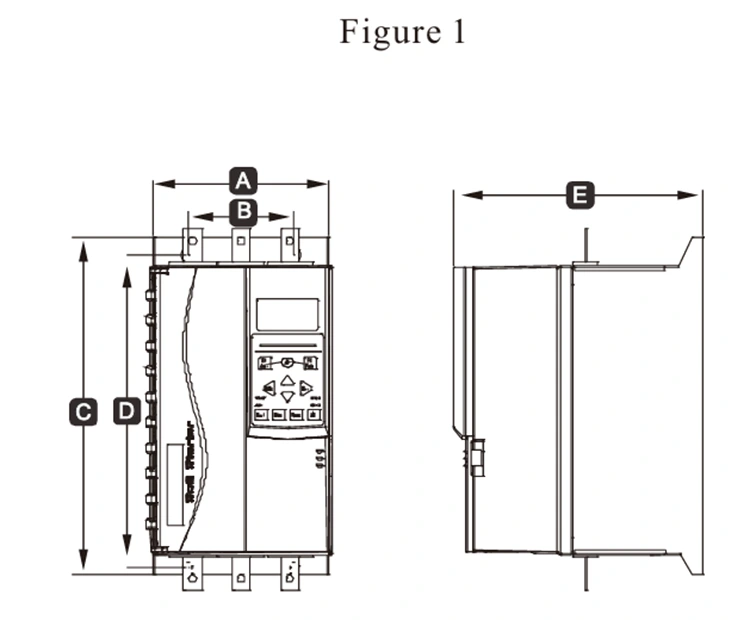

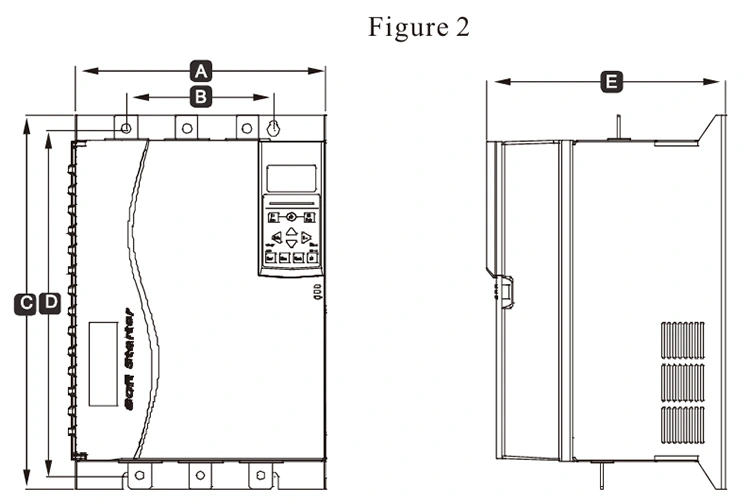

Daqs, piż, u kurrent ta '220V

Daqs, piż, u kurrent ta '380V

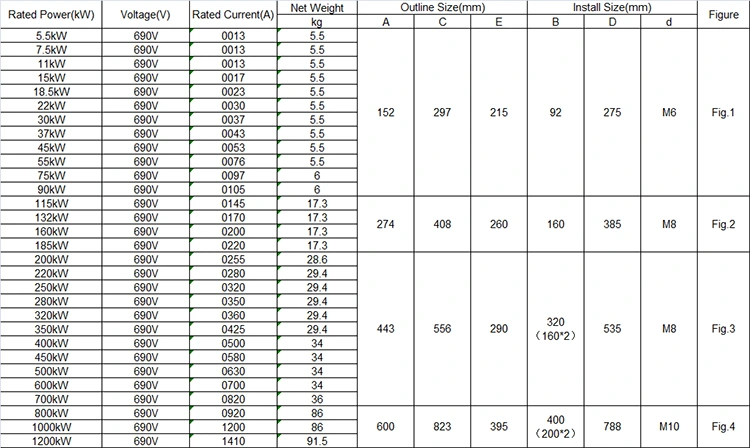

Daqs, piż, u kurrent ta '690V

Karatteristika tal-prodott

1. Funzjoni ta 'komunikazzjoni

Jidħol ma 'komunikazzjoni Modbus RTU, Profibus u Komunikazzjoni Profinet jistgħu jiżdiedu billi jiżdiedu kards ta' espansjoni.

2, jista 'jkun tastiera esterna +4 linji lcd screen

It-tastiera tista 'tiddaħħal malajr u titneħħa biex tissodisfa l-bżonnijiet ta' tħaddim mill-bogħod.

3, funzjoni aktar komprensiva għall-protezzjoni tal-mutur

Protezzjoni ta 'vultaġġ żejjed, protezzjoni ta' taħt il-vultaġġ, protezzjoni ta 'kurrent żejjed, protezzjoni ta' tagħbija żejda, protezzjoni ta 'tagħbija żejda, protezzjoni ta' telf ta 'fażi, difett ta' bypass, difett ta 'tiristor, żbilanċ kurrenti bi tliet fażijiet, protezzjoni ta' sħana żejda, eċċ.

4, firxa wiesgħa tal-vultaġġ tal-provvista tal-enerġija

Iltaqa 'mal-vultaġġ tal-input tal-provvista tal-enerġija prinċipali ta' skop ġenerali ta '220-690v.

5. Terminals Pluggable

Sett wieħed ta 'terminali ta' komunikazzjoni, ħames gruppi ta 'terminali ta' input diġitali, sett wieħed ta 'output analogu, tliet settijiet ta' rilejs programmabbli ， terminali ta 'termistor tal-mutur u terminali tat-temperatura PT100.

◆ Provvista ta 'enerġija bi tliet fażijiet: AC220V, AC380V, AC690V ± 10%

◆ Kurrent klassifikat: 13A-1600A,

◆ Motor applikabbli: Tip tal-gaġġa tal-iskojjattlu ġenerali AC mutur asinkroniku

◆ Mod tal-bidu: rampa tal-vultaġġ, rampa kurrenti, torque

◆ Mod ta 'parkeġġ: Soft stop, waqfien ħieles ， Brake Stop, Adaptive Stop.

◆ Input loġiku: impedenza 1.8kΩ, qawwa + 24V

◆ Frekwenza tal-bidu: Huwa rrakkomandat li tibda mhux aktar minn 10 darbiet fis-siegħa

◆ Livell ta 'protezzjoni: IP20

◆ Mod ta 'tkessiħ: Tkessiħ bl-arja

◆ Mod ta 'installazzjoni: mdendlin mal-ħajt

◆ Kundizzjonijiet ambjentali: L-altitudni taqbeż l-2000 metru, il-kapaċità għandha titnaqqas kif xieraq, u t-temperatura ambjentali hija bejn -10 u + 40 ° C

L-umdità korrispondenti ma taqbiżx il-95% (20 ℃ ± 5 ℃), l-ebda gass fjammabbli, splussiv, korrużiv, l-ebda trab konduttiv, installazzjoni ta 'ġewwa, ventilazzjoni tajba, vibrazzjoni inqas minn 0.5g

Applikazzjoni tal-Prodott

Prodotti jistgħu jintużaw fl-industrija tal-metallurġija u l-kimika, kompressuri, krejnijiet, okkażjonijiet ta 'inġinerija muniċipali.

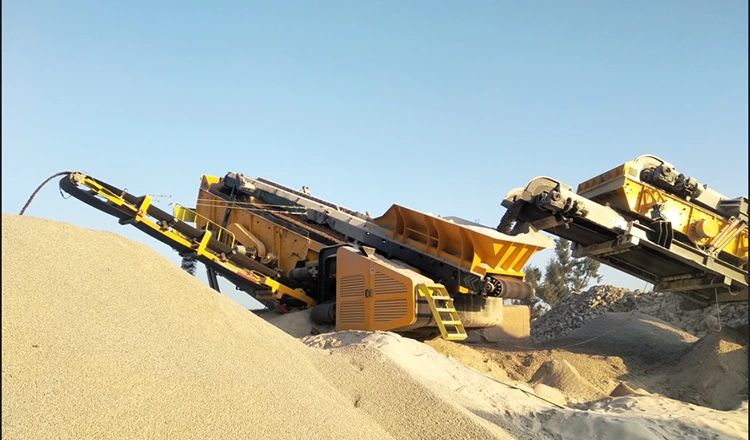

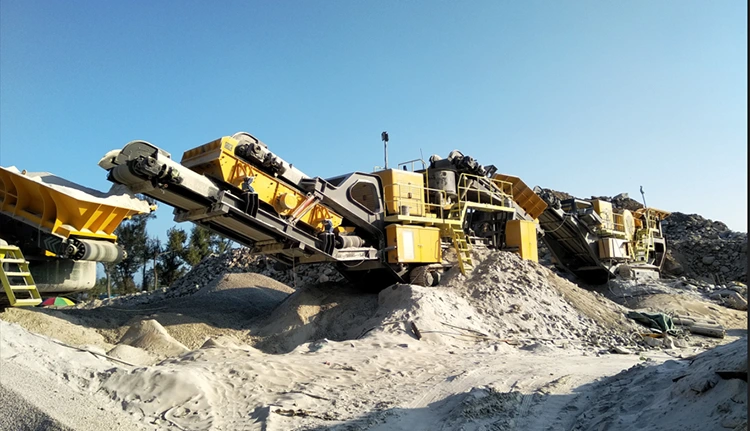

Crusher, issortja ġebel ta 'daqsijiet differenti.

Starter artab onlajn huwa użat ħafna fl-industrija tal-crusher, jista 'jintuża fi Crusher tal-Impatt, Crusher tax-Xedaq, Cone Crusher, Hammer Crusher u l-bqija. Jista 'jintuża fuq host ta' enerġija għolja, tnaqqas il-kurrent tal-bidu, tnaqqas l-impatt mekkaniku. L-istarter artab jista 'awtomatikament jaġġusta l-qawwa tal-ħruġ tal-mutur skont it-tagħbija attwali tal-crusher. Meta l-crusher ikun f'operazzjoni bla tagħbija jew ta 'tagħbija ħafifa, l-istarter artab inaqqas il-vultaġġ u l-kurrent tal-mutur, sabiex il-mutur jimxi b'qawwa aktar baxxa, sabiex jinkiseb l-iskop tal-iffrankar tal-enerġija. Skond l-istatistika, wara l-użu tal-istarter artab, il-konsum tal-enerġija tal-crusher jista 'jitnaqqas b'madwar 10% -30%.

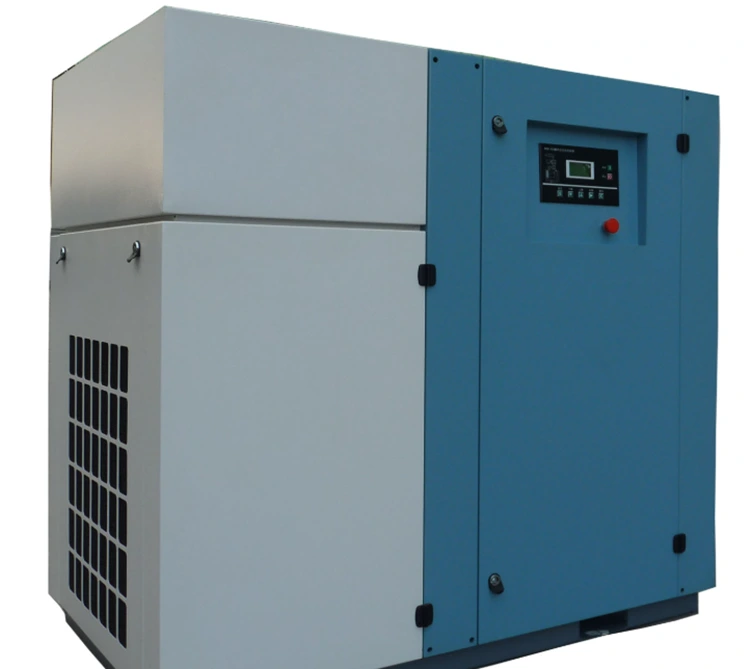

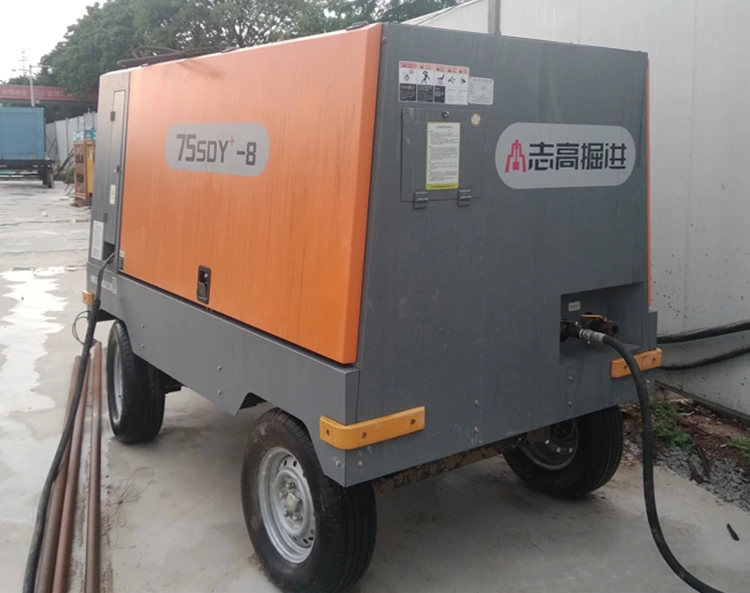

Kompressur tal-arja

Kompressur tal-arja starter artab huwa starter artab speċjali mfassal għal diversi kompressuri tal-arja. L-installazzjoni ta 'starter artab fuq il-kompressur tal-arja tista' tagħmel il-pressjoni tal-provvista ta 'l-arja stabbli, u permezz tar-regolatur tal-pressjoni, il-kompressur tal-arja jista' jibqa 'jaħdem taħt il-valur tal-pressjoni stabbilit, il-pressjoni hija stabbli u affidabbli, u l-pressjoni tista' tkun issettjata b'mod qawwi u aġġustabbli fi kwalunkwe ħin. Mutur Biex tinkiseb startjar artab, il-ħajja tas-servizz tal-kompressur u ċ-ċiklu ta 'manutenzjoni se jiġu estiżi ħafna. Il-volum tal-egżur tal-kompressur tal-arja huwa kkontrollat ​​mill-veloċità tal-kompressur tal-arja, il-pjanċa tal-valv tal-arja fiċ-ċilindru m'għadhiex tinfetaħ ripetutament u magħluqa, u l-kundizzjonijiet tax-xogħol bħas-sedil tal-valv u r-rebbiegħa huma mtejba ħafna, li jevita l-fluss qawwi u l-impatt ta 'temperatura għolja u gass ta' pressjoni għolja, u jnaqqas il-piż tax-xogħol.

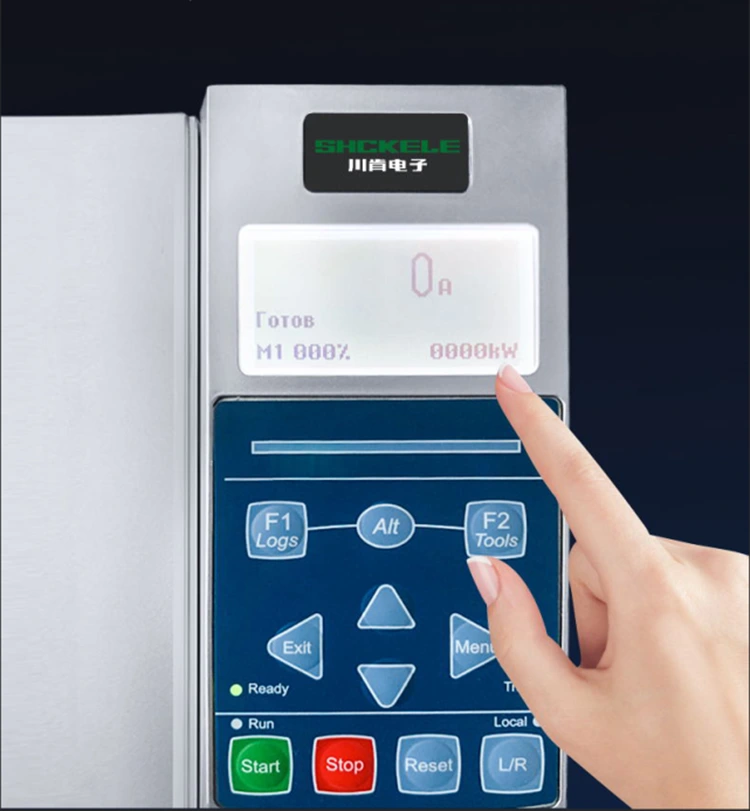

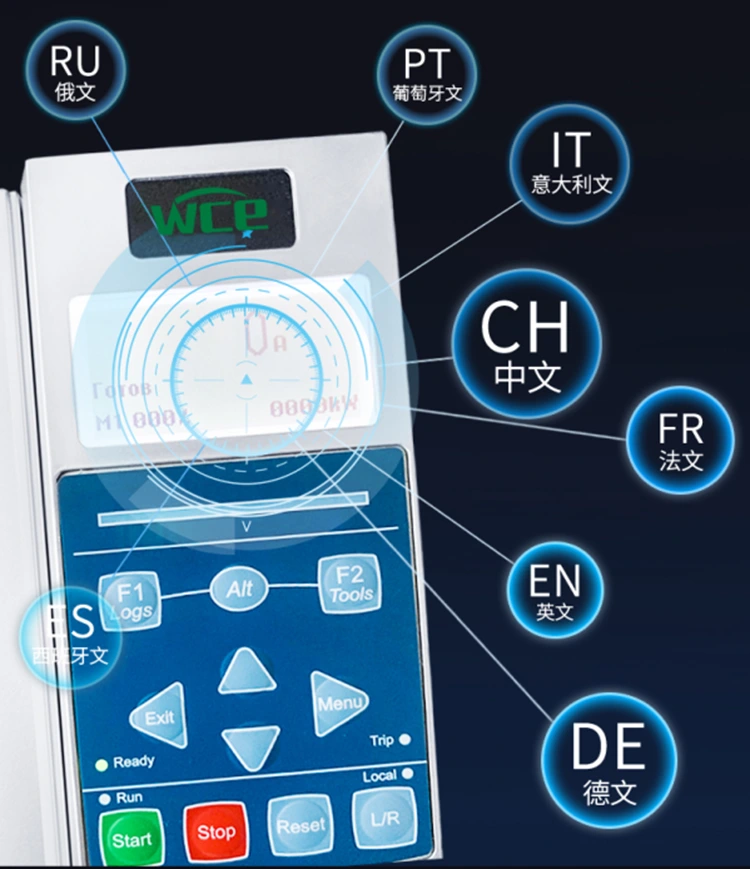

Definizzjoni għolja LCD b'erba 'linji, faċli biex topera. Jidħol b'diversi wirjiet tal-lingwa nazzjonali u jista 'jkun personalizzat meta jkun meħtieġ. It-tastiera hija pluggable u faċli biex tiċċaqlaq.

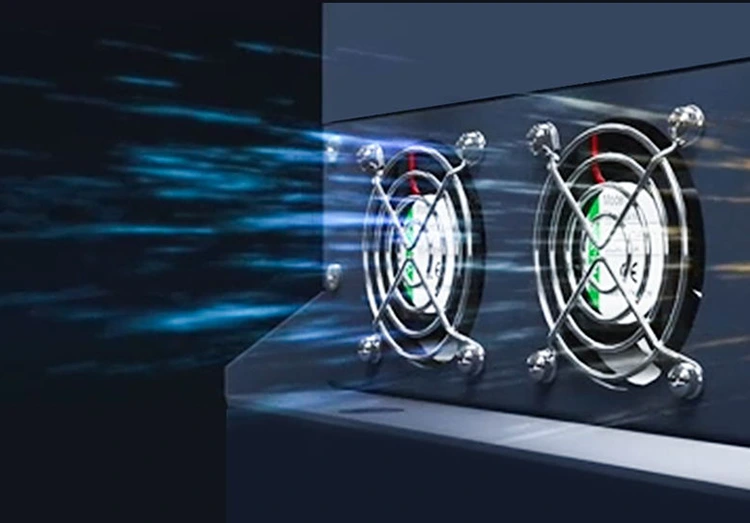

It-tiristor bi starter artab tal-bypass intern jaħdem biss waqt l-istartjar u jaqleb għall-contactor waqt l-operazzjoni, u għalhekk jiġġenera inqas sħana. Madankollu, aħna xorta installajna fann biex ikessaħ il-contactor. Installa fann biex tkessaħ. L-istarters artab tas-serje 75kW u 'l fuq minn 7000 huma mgħammra b'24V fannijiet ta' veloċità għolja, li jipprovdu 360 ° dissipazzjoni tas-sħana kollha u forza tar-riħ aktar b'saħħitha. Huwa mhux biss inaqqas l-għeluq mhux mistenni kkawżat minn sħana żejda, iżda wkoll jestendi b'mod sinifikanti l-ħajja tas-servizz tal-istarter artab.

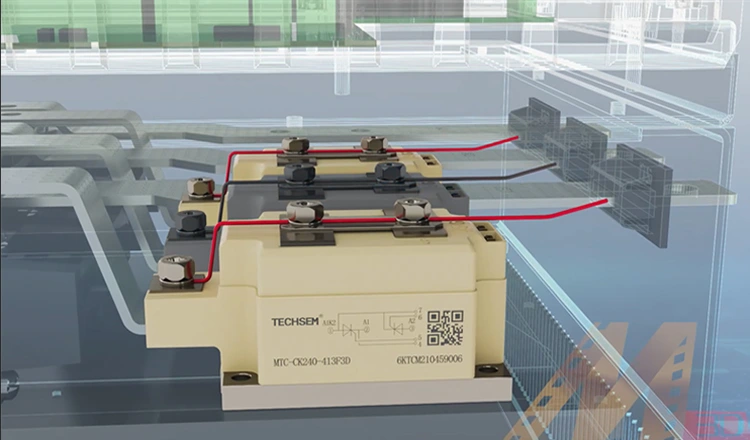

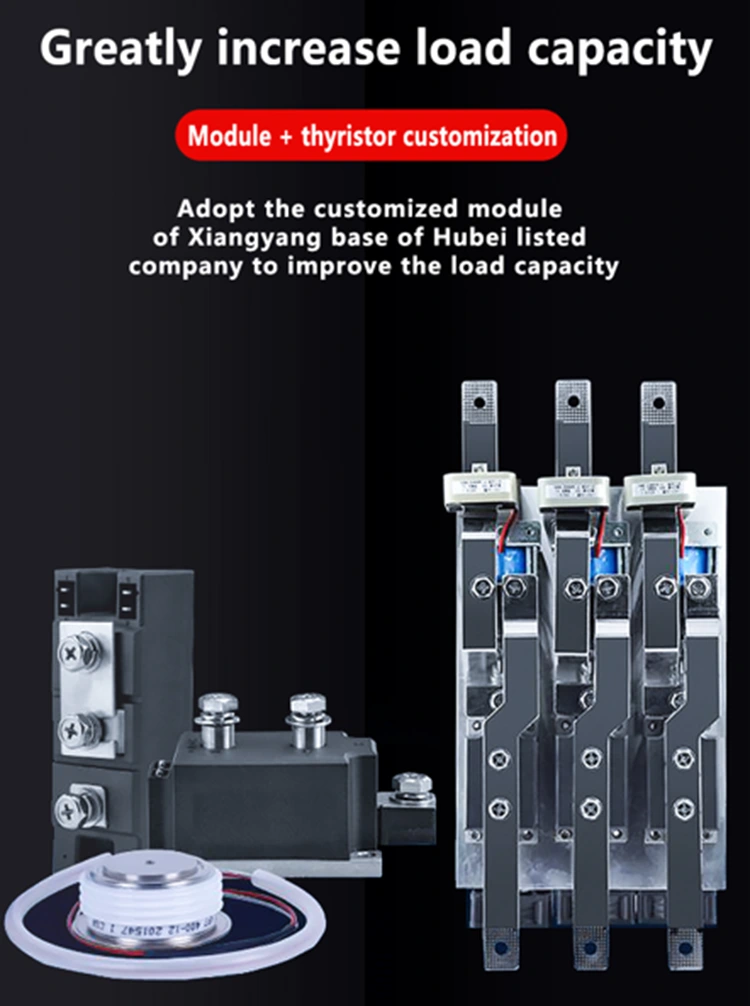

Għandna kooperazzjoni profonda ma 'Hubei Taiji, kumpanija elenkata domestika, u nużaw moduli u tiri ta' tifi, differenti mill-moduli ġeneriċi fornuti fis-suq, biex ittejjeb il-kapaċità tat-tagħbija. Il-kuntatturi DC tagħna huma wkoll personalizzati apposta, kollha jidhru kuntatti tal-fidda. Il-wiċċ ta 'kuntatt tal-kuntatti huwa akbar u jista' jikseb kważi 100,000 darba ta 'impenn, u jżid b'mod sinifikanti l-ħajja tas-servizz.

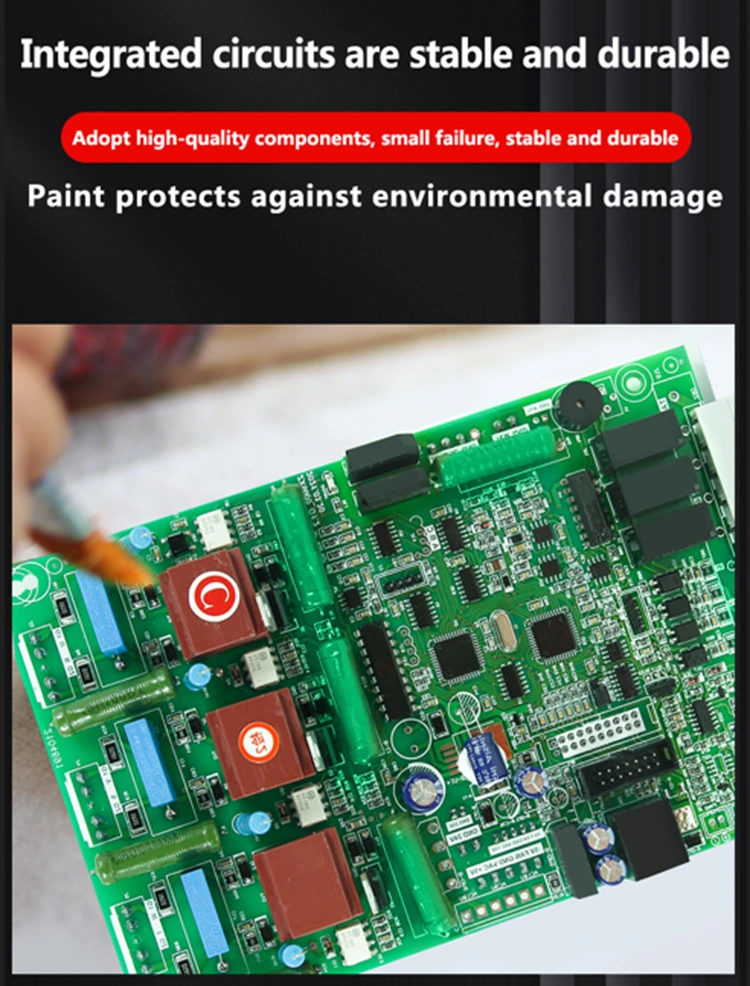

L-iskop ewlieni taż-żebgħa tal-bord taċ-ċirkwit tal-istarter artab (ġeneralment tliet żebgħa kontra ż-żebgħa, iżolanti jew kisi tal-umdità) huwa li jipproteġi l-istabbiltà u l-ħajja tal-bord taċ-ċirkwit f'ambjent tax-xogħol kumpless, sabiex niżguraw li l-ħajja tas-servizz tal-bord taċ-ċirkwit tkun itwal, aħna lkoll nużaw irqajja 'ta' kwalità għolja u plug-ins, il-probabbiltà ta 'falliment hija baxxa ħafna, u kollha nużaw il-magna ta' l-isprej tat-tliet antiki, u nużaw il-magna ta 'l-anti, ċirkwit. Żieda fid-durabilità u s-sigurtà.

Il-funzjoni unika ta 'operazzjoni ta' emerġenza. Starters artab konvenzjonali ma jistgħux joperaw meta fażi waħda tat-tiristor tkun bil-ħsara. Il-funzjoni ta 'tħaddim ta' emerġenza tas-serje 7000 tippermetti li l-istarter artab jibqa 'jaħdem f'emerġenza meta fażi waħda tat-tiristor tinqasam, u tnaqqas it-telf ekonomiku kkawżat minn ħsara fil-magna u għeluq għall-utenti.

Dijagramma tal-wajers tal-istarter artab.
