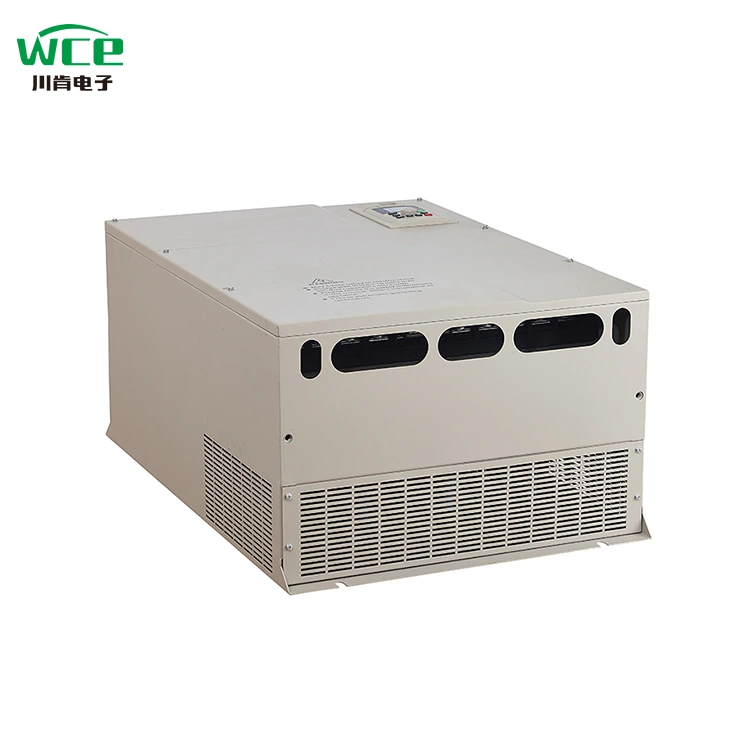

75kW Inverter Varjabbli Frekwenza Drive VFD

Is-serje SCK300 hija inverter ta 'prestazzjoni għolja ddisinjat għall-awtomazzjoni industrijali, li tintegra b'funzjonijiet multipli u effiċjenza għolja u ffrankar ta' enerġija, u hija adattata għall-kontroll tas-sewqan ta 'varjetà ta' tagħmir industrijali.

Funzjonijiet u vantaġġi ewlenin

Teknoloġija avvanzata ta 'kontroll tal-vettur: regolazzjoni ta' veloċità ta 'preċiżjoni għolja u tħaddim stabbli, rispons dinamiku eċċellenti.

Effiċjenza għolja u ffrankar ta 'enerġija: Ottimizza l-effiċjenza tal-operazzjoni tal-mutur u tnaqqas b'mod sinifikanti l-konsum tal-enerġija.

Kompatibilità wiesgħa: Tappoġġja kundizzjonijiet tax-xogħol kumplessi ta 'fannijiet, pompi, ċinturini tal-conveyor, crushers u tagħmir ieħor.

Xenarju ta 'Applikazzjoni

Applikazzjoni flessibbli fiż-żoni li ġejjin:

Kontroll tal-fluwidu (fan, tagħbija tal-pompa)

Trasferiment tal-Materjal (Ċinturin tal-Conveyor, Elevator)

Makkinarju tqil (crusher, mixer)

Espansjoni u aġġornament

Upgrade bla xkiel għall-SCK350: Ittejjeb il-prestazzjoni u tespandi l-moduli funzjonali billi tissostitwixxi l-bord tal-kontroll.

L-adattament ta 'tagħmir speċjali bħal krejnijiet: il-karti ta' espansjoni huma appoġġjati wara l-aġġornament biex jissodisfaw ir-rekwiżiti ta 'xenarji professjonali bħalma huma l-kontroll tat-torque u s-sinkronizzazzjoni b'ħafna muturi.

B'disinn modulari u aġġornamenti tat-teknoloġija, is-serje SCK tista 'tkun adattata għal diversi ħtiġijiet ta' awtomazzjoni industrijali, minn bażiċi għal avvanzati.

Parametru tal-Prodott (Speċifikazzjoni)

Karatteristika tal-prodott

● Karatteristiċi I / O.

◆ Firxa tal-vultaġġ tal-input: 220V / 380V / 660V ± 15%

◆ Firxa ta 'frekwenza ta' input: 47 ~ 63Hz

◆ Firxa tal-vultaġġ tal-ħruġ: 0 ~ vultaġġ tal-input nominali

Firxa tal-frekwenza tal-ħruġ: 0 ~ 400Hz

● Karatteristiċi tal-interface periferali

◆ Input diġitali programmabbli: 8 input

◆ Input Analog Programmabbli: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V jew 0 ~ 20MA Input

◆ Open Open Collector Output: 1 Output

◆ Relay Output: 2 outputs

◆ Output Analog: 2 outputs, 0/4 ~ 20mA jew 0 ~ 10V rispettivament

● Karatteristiċi tal-prestazzjoni teknika

◆ Mod ta 'kontroll: L-ebda kontroll tal-vettur PG, kontroll v / f, kontroll tat-torque.

◆ Kapaċità ta 'tagħbija żejda: 150% kurrenti ratata 60s; 180% Kurrenti Klassifikati 10s

◆ Torque tal-bidu: L-ebda kontroll tal-vettur PG: 0.5Hz / 150% (SVC)

◆ Proporzjon tal-veloċità: L-ebda kontroll tal-vettur PG: 1: 100

● Karatteristiċi funzjonali

◆ Mod ta 'l-issettjar tal-frekwenza: issettjar diġitali, issettjar analogu, issettjar tal-komunikazzjoni serjali, multi-veloċità, issettjar PID, eċċ.

◆ Funzjoni ta 'kontroll PID

◆ Funzjoni ta 'kontroll b'ħafna veloċitajiet: 16-il kontroll tal-veloċità

◆ Funzjoni tal-kontroll tal-frekwenza tal-swing

◆ Falliment tal-qawwa istantanja mingħajr ma tieqaf il-funzjoni

◆ Funzjoni ta 'ċavetta rapida / jog: key shortcut b'ħafna funzjonijiet definita liberament mill-utenti

◆ Funzjoni ta 'aġġustament awtomatiku tal-vultaġġ: Meta l-vultaġġ tal-grilja tal-qawwa jinbidel, jista' jżomm awtomatikament il-vultaġġ tal-ħruġ kostanti

◆ Ipprovdi sa 25 tip ta 'funzjonijiet ta' protezzjoni kontra l-ħsarat: fuq kurrent, vultaġġ żejjed, taħt vultaġġ, żejjed, telf ta 'fażi, tagħbija żejda u funzjonijiet oħra ta' protezzjoni

Applikazzjoni tal-Prodott

Prodotti jistgħu jintużaw fl-industrija tal-metallurġija u l-kimika, kompressuri, krejnijiet, okkażjonijiet ta 'inġinerija muniċipali.

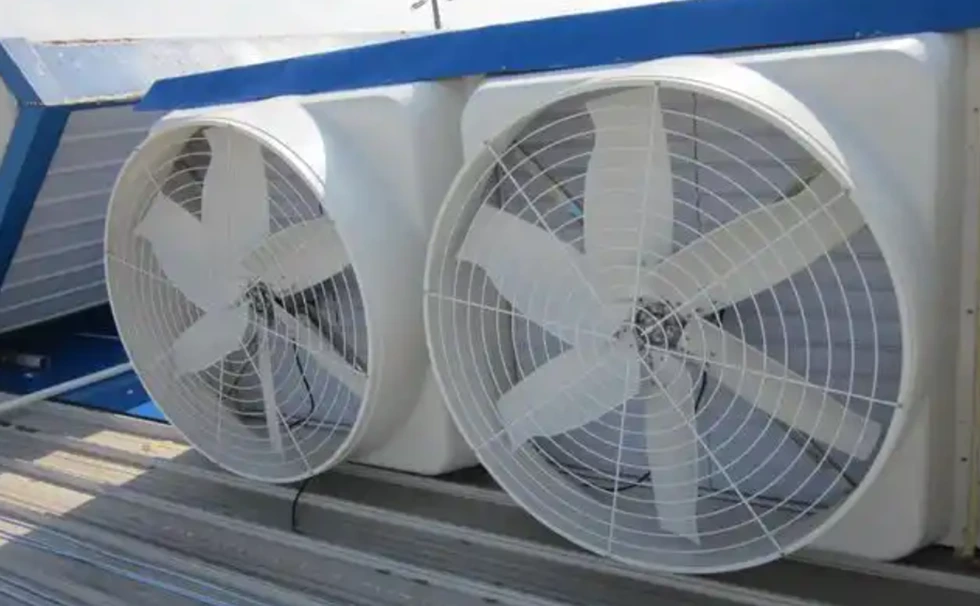

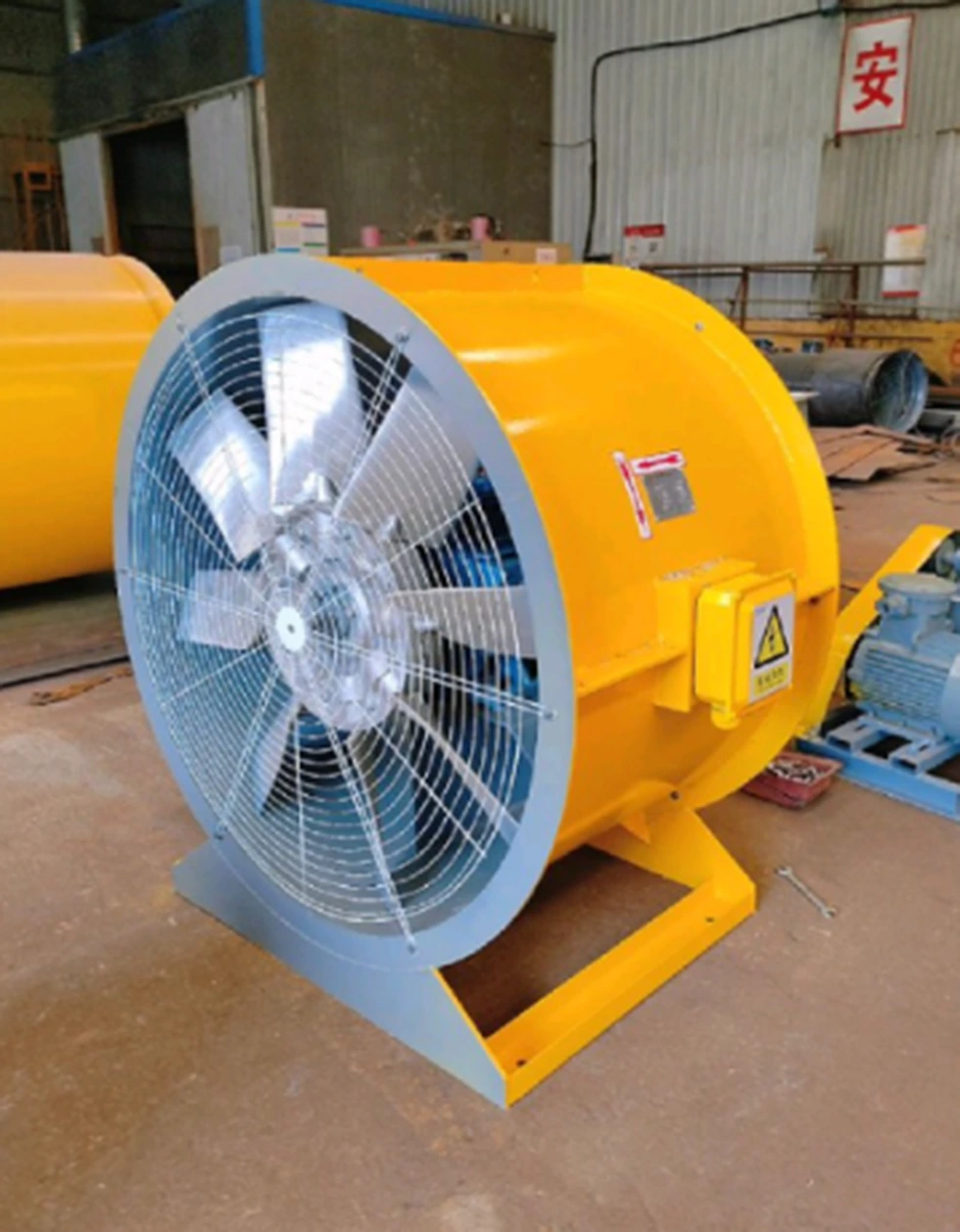

Fannijiet

L-applikazzjoni tal-konvertitur tal-frekwenza fil-qasam tal-fannijiet mhux biss tnaqqas ħafna l-konsum tal-enerġija, iżda ttejjeb ukoll il-preċiżjoni tas-sistema u l-livell tal-awtomazzjoni permezz ta 'kontroll intelliġenti. Is-serje SCK300 tal-WCE, bl-algoritmi ta 'kompatibilità u li jiffrankaw l-enerġija tagħha, tista' tkopri l-bżonnijiet varji ta 'ventilaturi żgħar għal fannijiet industrijali kbar, li tgħin lill-kumpaniji jiksbu produzzjoni ekoloġika u effiċjenti.

Tisqija fuq il-post

Fl-irrigazzjoni agrikola, VFD għal provvista ta 'ilma bi pressjoni kostanti hija kważi standard. L-ewwelnett, fil-proċess tal-bidu tal-pompa, il-VFD jista 'jżid gradwalment il-frekwenza operattiva tagħha, sabiex il-pompa tkun tista' taħdem bil-mod, sabiex l-ilma ma jikkawżax wisq impatt fuq il-pipeline. Il-VFD jista 'mbagħad jintuża flimkien ma' manometru tal-pressjoni remot jew sensur tal-pressjoni biex iqabbel il-pressjoni fil-pajpijiet tagħna. Fl-aħħarnett, il-VFD jista 'jikkontrolla l-pipeline tal-protezzjoni tal-pressjoni, iżda wkoll permezz tat-tagħbija żejda tiegħu, tagħbija żejda, pressjoni żejda, protezzjoni ta' taħt il-pressjoni biex tnaqqas il-ħsara tal-pompa.

Żewġ modi tal-wiri huma disponibbli:

1.LCD Display: Ejja b'wirja Ċiniża u Ingliża, tista 'wkoll tippersonalizza lingwi Russi, Portugiżi, Spanjoli, Persjani u oħra.

2. Display: Wiri tradizzjonali tat-tubu diġitali, wiri tal-linja doppja, osserva żewġ settijiet ta 'dejta fl-istess ħin.

VFD tadotta disinn strutturali fuq skala wiesgħa u kbira, tintegra komponenti ta 'tkessiħ ta' daqs kbir, u għandha kapaċità ta 'tħaddim kontinwa ta' tagħbija għolja u rata ta 'użu ta' effiċjenza għolja. Billi ssaħħaħ is-sistema tat-tkessiħ u l-għażla ta 'komponenti reżistenti għal temperatura għolja, tista' tadatta b'mod stabbli għal temperatura għolja u kundizzjonijiet tax-xogħol ħorox bħal tropikali.

Tipi varji ta 'modi ta' input u output jistgħu jiġu personalizzati:

1.3p 380V Input għal Output 3P 380V.

2. Input 3P220V għal output 3P220V.

3. Input 3P660V għal Output 3P660V.

4. 1P220V Input għal Output 3P 380V.

5. 1P220V Input għal Output 3P220V.

Bil-funzjoni ta 'traċċar tal-veloċità, tista' tibda doppja aħjar.

Jidħol ma 'komunikazzjoni Modbus RTU, u jista' jimplimenta wkoll Modbus TCP, PRPFIBUS u PROFINET billi jżid kards ta 'espansjoni.

Dijagramma tal-wajers VFD.
