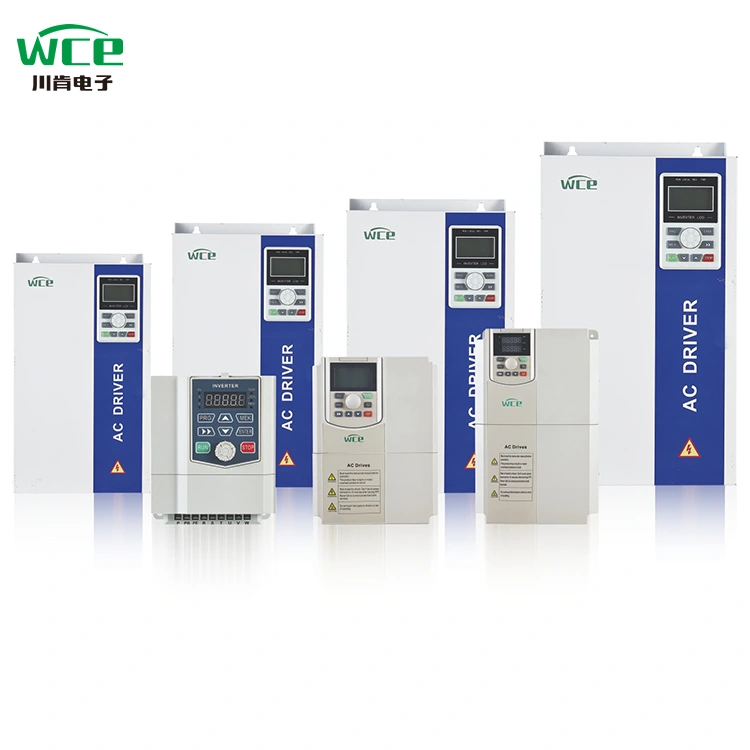

Konvertitur ta 'frekwenza ta' tliet fażi ta 'prestazzjoni għolja

Is-serje SCK300 tal-WCE hija konvertitur ta 'frekwenza versatili ta' prestazzjoni għolja, iddisinjat għal awtomazzjoni industrijali, użat ħafna fil-fannijiet, pompi, ċinturini tal-conveyor, crushers u tagħmir ieħor. Il-qalba tagħha tadotta teknoloġija avvanzata ta 'kontroll tal-vettur, u għandha l-karatteristiċi ta' regolazzjoni ta 'veloċità ta' preċiżjoni għolja, iffrankar ta 'enerġija, effiċjenza għolja u tħaddim stabbli biex tissodisfa l-bżonnijiet ta' xenarji industrijali differenti. Barra minn hekk, l-SCK300 jista 'jiġi aġġornat għall-SCK350 billi ttejjeb il-bord tal-kontroll, u wara l-karti ta' espansjoni jistgħu jiġu miżjuda u applikati għal tagħmir bħal krejnijiet.

Parametru tal-Prodott (Speċifikazzjoni)

Karatteristika tal-prodott

● Karatteristiċi I / O.

◆ Firxa tal-vultaġġ tal-input: 220V / 380V / 660V ± 15%

◆ Firxa ta 'frekwenza ta' input: 47 ~ 63Hz

◆ Firxa tal-vultaġġ tal-ħruġ: 0 ~ vultaġġ tal-input nominali

Firxa tal-frekwenza tal-ħruġ: 0 ~ 400Hz

● Karatteristiċi tal-interface periferali

◆ Input diġitali programmabbli: 8 input

◆ Input Analog Programmabbli: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V jew 0 ~ 20MA Input

◆ Open Open Collector Output: 1 Output

◆ Relay Output: 2 outputs

◆ Output Analog: 2 outputs, 0/4 ~ 20mA jew 0 ~ 10V rispettivament

● Karatteristiċi tal-prestazzjoni teknika

◆ Mod ta 'kontroll: L-ebda kontroll tal-vettur PG, kontroll v / f, kontroll tat-torque.

◆ Kapaċità ta 'tagħbija żejda: 150% kurrenti ratata 60s; 180% Kurrenti Klassifikati 10s

◆ Torque tal-bidu: L-ebda kontroll tal-vettur PG: 0.5Hz / 150% (SVC)

◆ Proporzjon tal-veloċità: L-ebda kontroll tal-vettur PG: 1: 100

● Karatteristiċi funzjonali

◆ Mod ta 'l-issettjar tal-frekwenza: issettjar diġitali, issettjar analogu, issettjar tal-komunikazzjoni serjali, multi-veloċità, issettjar PID, eċċ.

◆ Funzjoni ta 'kontroll PID

◆ Funzjoni ta 'kontroll b'ħafna veloċitajiet: 16-il kontroll tal-veloċità

◆ Funzjoni tal-kontroll tal-frekwenza tal-swing

◆ Falliment tal-qawwa istantanja mingħajr ma tieqaf il-funzjoni

◆ Funzjoni ta 'ċavetta rapida / jog: key shortcut b'ħafna funzjonijiet definita liberament mill-utenti

◆ Funzjoni ta 'aġġustament awtomatiku tal-vultaġġ: Meta l-vultaġġ tal-grilja tal-qawwa jinbidel, jista' jżomm awtomatikament il-vultaġġ tal-ħruġ kostanti

◆ Ipprovdi sa 25 tip ta 'funzjonijiet ta' protezzjoni kontra l-ħsarat: fuq kurrent, vultaġġ żejjed, taħt vultaġġ, żejjed, telf ta 'fażi, tagħbija żejda u funzjonijiet oħra ta' protezzjoni

Applikazzjoni tal-Prodott

Prodotti jistgħu jintużaw fl-industrija tal-metallurġija u l-kimika, kompressuri, krejnijiet, okkażjonijiet ta 'inġinerija muniċipali.

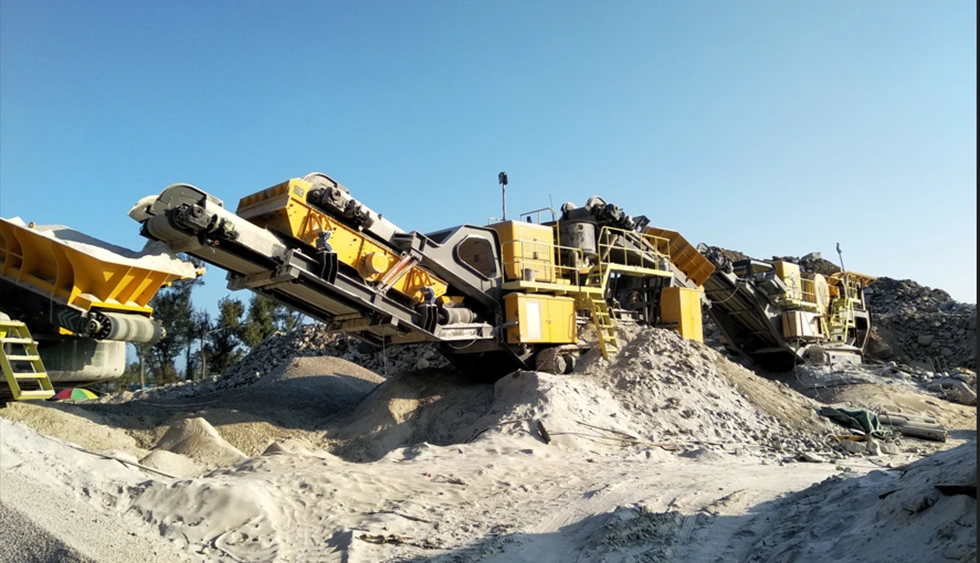

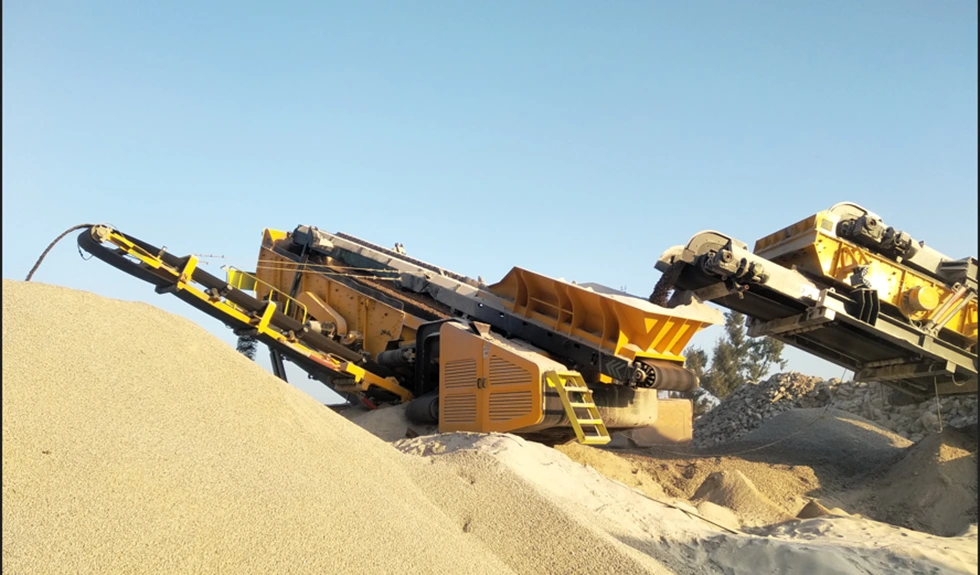

Crusher, issortja ġebel ta 'daqsijiet differenti.

VFD huwa użat ħafna fl-industrija tal-crusher, jista 'jintuża fil-crusher tal-impatt, crusher tax-xedaq, cone crusher, crusher tal-martell, eċċ jista' jintuża fl-ospitanti ta 'enerġija għolja, inaqqas il-kurrent tal-bidu, aġġusta l-veloċità tal-crusher, meta l-veloċità titnaqqas, iżda wkoll tista' tiffranka madwar 50%. Il-konvertitur tal-frekwenza użat fil-crusher jista 'jnaqqas l-impatt mekkaniku u jestendi l-ħajja tas-servizz tat-tagħmir.

Tisqija fuq il-post

Fl-irrigazzjoni agrikola, VFD għal provvista ta 'ilma bi pressjoni kostanti hija kważi standard. L-ewwelnett, fil-proċess tal-bidu tal-pompa, il-VFD jista 'jżid gradwalment il-frekwenza operattiva tagħha, sabiex il-pompa tkun tista' taħdem bil-mod, sabiex l-ilma ma jikkawżax wisq impatt fuq il-pipeline. Il-VFD jista 'mbagħad jintuża flimkien ma' manometru tal-pressjoni remot jew sensur tal-pressjoni biex iqabbel il-pressjoni fil-pajpijiet tagħna. Fl-aħħarnett, il-VFD jista 'jikkontrolla l-pipeline tal-protezzjoni tal-pressjoni, iżda wkoll permezz tat-tagħbija żejda tiegħu, tagħbija żejda, pressjoni żejda, protezzjoni ta' taħt il-pressjoni biex tnaqqas il-ħsara tal-pompa.

Żewġ modi tal-wiri huma disponibbli:

1.LCD Display: Ejja b'wirja Ċiniża u Ingliża, tista 'wkoll tippersonalizza lingwi Russi, Portugiżi, Spanjoli, Persjani u oħra.

2. Display: Wiri tradizzjonali tat-tubu diġitali, wiri tal-linja doppja, osserva żewġ settijiet ta 'dejta fl-istess ħin.

Il-volum VFD huwa struttura kbira, radjatur ikbar, rata ta 'użu tal-prodott, jista' jaħdem b'mod normali f'ambjent sħun bħal tropikali.

Tipi varji ta 'modi ta' input u output jistgħu jiġu personalizzati:

1.3p 380V Input għal Output 3P 380V.

2. Input 3P220V għal output 3P220V.

3. Input 3P660V għal Output 3P660V.

4. 1P220V Input għal Output 3P 380V.

5. 1P220V Input għal Output 3P220V.

Bil-funzjoni ta 'traċċar tal-veloċità, tista' tibda doppja aħjar.

Jidħol ma 'komunikazzjoni Modbus RTU, u jista' jimplimenta wkoll Modbus TCP, PRPFIBUS u PROFINET billi jżid kards ta 'espansjoni.

Dijagramma tal-wajers VFD.
