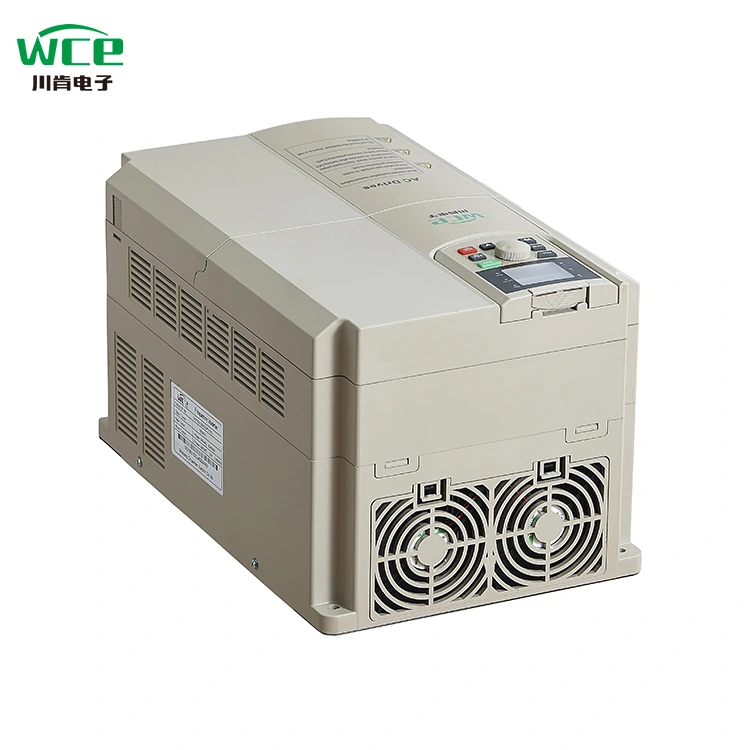

220V 380V 660V 22KW VFD

Id-drajvs tas-serje SCK300 tal-WCE huma drives multi-funzjonali ta 'prestazzjoni għolja ddisinjati għall-awtomazzjoni industrijali, użati ħafna fil-fannijiet, pompi, ċinturini tal-conveyor, crushers u tagħmir ieħor. Il-qalba tagħha tadotta teknoloġija avvanzata ta 'kontroll tal-vettur, li għandha l-karatteristiċi ta' preċiżjoni ta 'regolazzjoni ta' veloċità għolja, iffrankar ta 'enerġija u effiċjenza għolja, tħaddim stabbli, eċċ., U tista' tissodisfa l-bżonnijiet ta 'diversi xenarji industrijali. Għamilna wkoll soluzzjonijiet tad-dwana għall-kabinetti tal-kontroll tal-inverter tal-crusher mobbli, li joperaw perfettament f'ħafna postijiet madwar il-pajjiż.

Parametru tal-Prodott (Speċifikazzjoni)

Karatteristika tal-prodott

● Karatteristiċi I / O.

◆ Firxa tal-vultaġġ tal-input: 220V / 380V / 660V ± 15%

◆ Firxa ta 'frekwenza ta' input: 47 ~ 63Hz

◆ Firxa tal-vultaġġ tal-ħruġ: 0 ~ vultaġġ tal-input nominali

Firxa tal-frekwenza tal-ħruġ: 0 ~ 400Hz

● Karatteristiċi funzjonali

◆ Mod ta 'l-issettjar tal-frekwenza: issettjar diġitali, issettjar analogu, issettjar tal-komunikazzjoni serjali, multi-veloċità, issettjar PID, eċċ.

◆ Funzjoni ta 'kontroll PID

◆ Funzjoni ta 'kontroll b'ħafna veloċitajiet: 16-il kontroll tal-veloċità

◆ Funzjoni tal-kontroll tal-frekwenza tal-swing

◆ Falliment tal-qawwa istantanja mingħajr ma tieqaf il-funzjoni

◆ Funzjoni ta 'ċavetta rapida / jog: key shortcut b'ħafna funzjonijiet definita liberament mill-utenti

◆ Funzjoni ta 'aġġustament awtomatiku tal-vultaġġ: Meta l-vultaġġ tal-grilja tal-qawwa jinbidel, jista' jżomm awtomatikament il-vultaġġ tal-ħruġ kostanti

◆ Ipprovdi sa 25 tip ta 'funzjonijiet ta' protezzjoni kontra l-ħsarat: fuq kurrent, vultaġġ żejjed, taħt vultaġġ, żejjed, telf ta 'fażi, tagħbija żejda u funzjonijiet oħra ta' protezzjoni

● Karatteristiċi tal-interface periferali

◆ Input diġitali programmabbli: 8 input

◆ Input Analog Programmabbli: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V jew 0 ~ 20MA Input

◆ Open Open Collector Output: 1 Output

◆ Relay Output: 2 outputs

◆ Output Analog: 2 outputs, 0/4 ~ 20mA jew 0 ~ 10V rispettivament

● Karatteristiċi tal-prestazzjoni teknika

◆ Mod ta 'kontroll: L-ebda kontroll tal-vettur PG, kontroll v / f, kontroll tat-torque.

◆ Kapaċità ta 'tagħbija żejda: 150% kurrenti ratata 60s; 180% Kurrenti Klassifikati 10s

◆ Torque tal-bidu: L-ebda kontroll tal-vettur PG: 0.5Hz / 150% (SVC)

◆ Proporzjon tal-veloċità: L-ebda kontroll tal-vettur PG: 1: 100

Applikazzjoni tal-Prodott

Prodotti jistgħu jintużaw fil-minjieri, fannijiet, pompi, tagħmir ta 'enerġija ġdid u okkażjonijiet oħra.

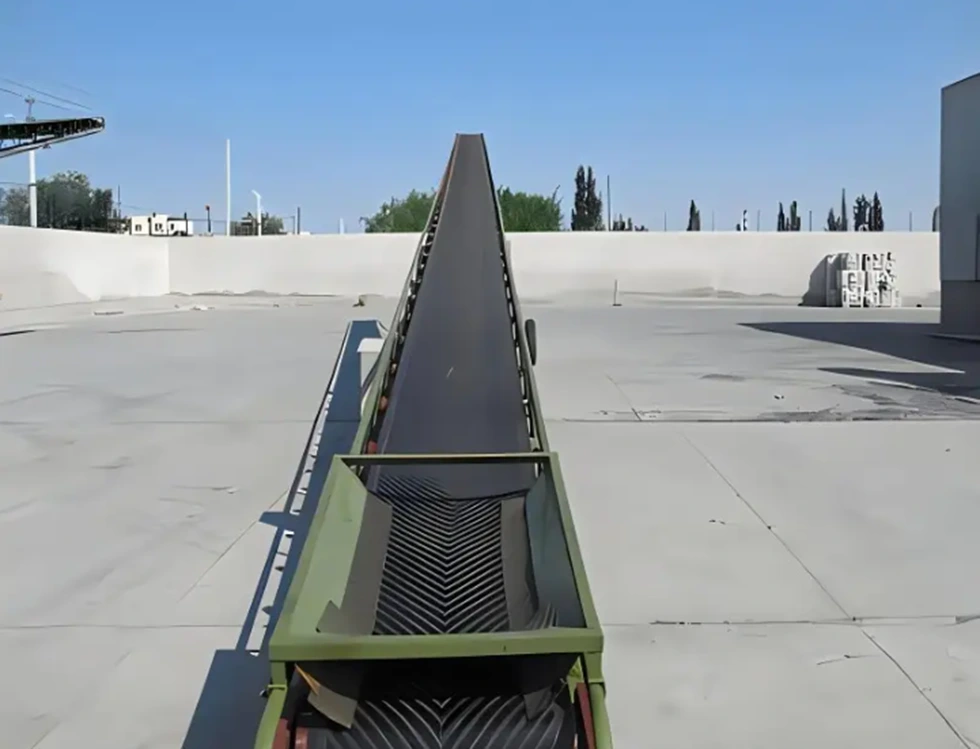

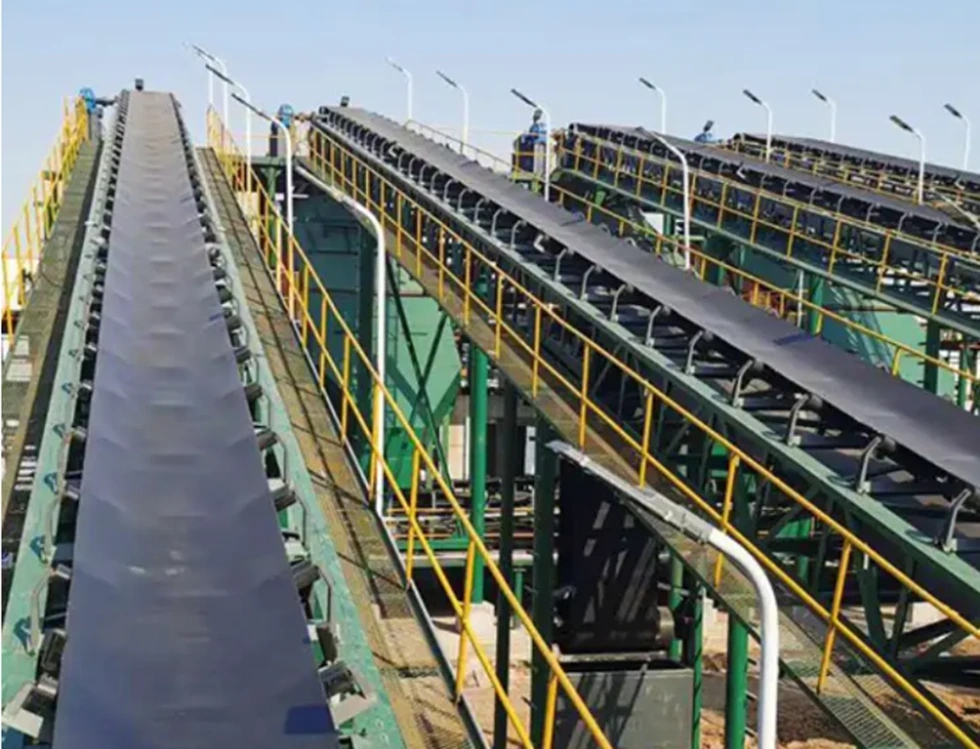

Ċinturin tal-conveyor, oġġetti tat-trasport

L-applikazzjoni tal-konvertitur tal-frekwenza fis-sistema tal-conveyor hija waħda mit-teknoloġiji ewlenin biex tinkiseb trasmissjoni u għażla ta 'materjal effiċjenti u preċiżi

1. Trasmissjoni ta 'materjal b'ħafna veloċitajiet

Xenarju: Pakketti ta 'trasferiment ta' daqsijiet / piżijiet differenti f'maħżen tal-loġistika

Realizzat:

Settijiet multipli ta 'parametri tal-veloċità (bħal 30Hz / 50Hz / 80Hz) huma ssettjati minn qabel u jinxtegħlu minn PLC jew HMI.

Magħquda mas-senser fotoelettriku biex tiskopri d-daqs tal-pakkett, tqabbel awtomatikament il-veloċità (anti-slip b'veloċità baxxa kbira, effiċjenza żgħira b'veloċità għolja).

2. Pożizzjonament u għażla preċiżi

Xenarju: Iċ-Ċentru tal-Issortjar Express jiddevja l-pakketti skont id-Destinazzjoni

Realizzat:

Feedback tal-encoder + kontroll tal-linja magħluqa tal-inverter, preċiżjoni tal-pożizzjonament sa ± 1mm.

Meta l-pakkett jasal fil-port tal-issortjar, l-inverter iwettaq waqfa fissa (DC Braking + Zero Speed ​​Hover) flimkien ma 'l-azzjoni push rod / robotic.

3. Kontroll kollaborattiv sinkroniku

Xenarju: Trasmissjoni tar-Relay taċ-Ċinturin tal-Conveyor Multi-Segment

Realizzat:

Mod ta 'Kontroll Master / Slave: Il-konvertitur tal-frekwenza kaptan jibgħat struzzjonijiet ta' frekwenza, u l-magna tal-iskjavi ssegwi b'mod sinkroniku permezz ta 'Modbus / Canopen.

Kontroll tal-kaskata: Il-conveyor ta 'wara huwa 5% aktar mgħaġġel minn quddiem, u jevita l-akkumulazzjoni ta' oġġetti.

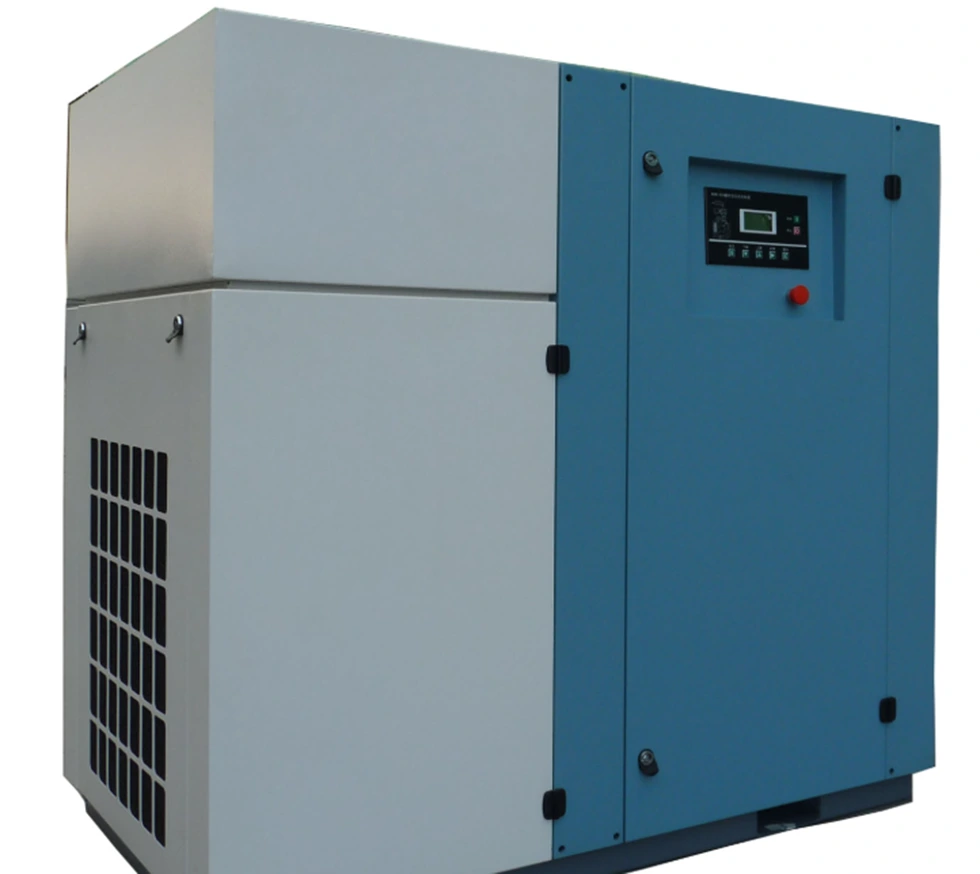

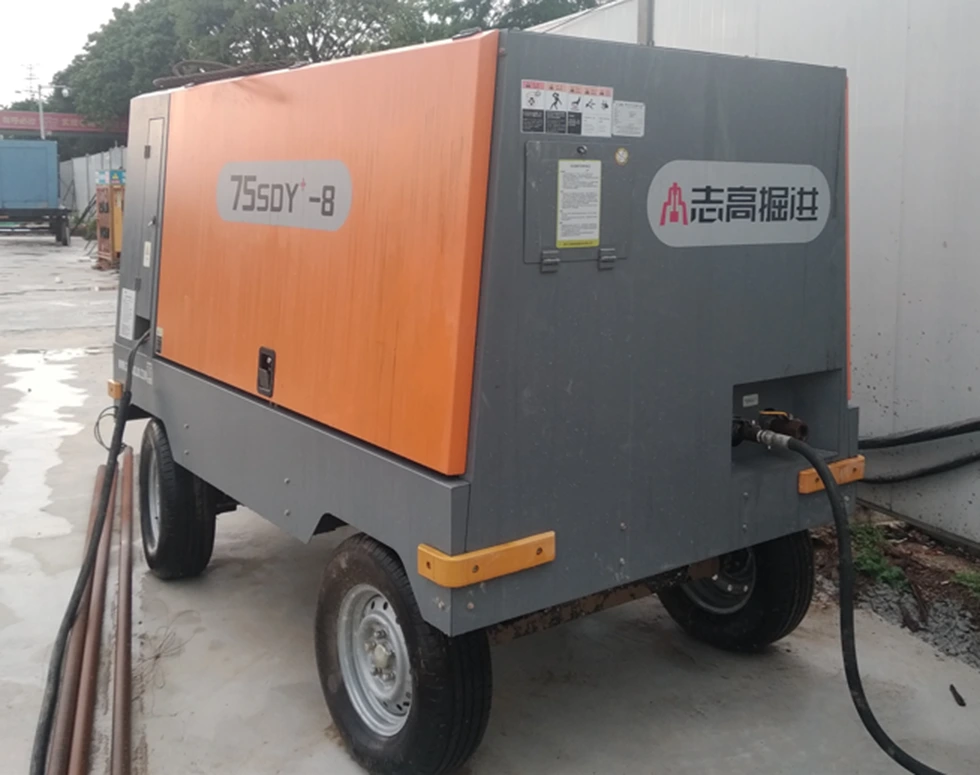

Kompressur tal-arja

Inverter tal-kompressur tal-arja huwa inverter speċjali mfassal għal kull tip ta 'kompressuri ta' l-arja. It-trasformazzjoni tal-frekwenza varjabbli tal-kompressur tal-arja tista 'tagħmel il-pressjoni tal-provvista tal-gass stabbli, permezz tar-regolatur tal-pressjoni, il-kompressur tal-arja jista' jibqa 'jaħdem taħt il-valur tal-pressjoni stabbilit, il-pressjoni hija stabbli u affidabbli, u l-pressjoni tista' tkun issettjata bil-wieqfa u aġġustabbli fi kwalunkwe ħin. Mutur Biex tinkiseb startjar artab, il-ħajja tas-servizz tal-kompressur u ċ-ċiklu ta 'manutenzjoni se jiġu estiżi ħafna. Il-volum tal-egżur tal-kompressur tal-arja huwa kkontrollat ​​mill-veloċità tal-kompressur tal-arja, il-pjanċa tal-valv tal-arja fiċ-ċilindru m'għadhiex tinfetaħ ripetutament u magħluqa, u l-kundizzjonijiet tax-xogħol bħas-sedil tal-valv u r-rebbiegħa huma mtejba ħafna, li jevita l-fluss qawwi u l-impatt ta 'temperatura għolja u l-gass ta' pressjoni għolja, u l-piż ta 'manutenzjoni huwa mnaqqas.

LCD juri test u grafika ta 'lingwa multipla, numri tal-wiri LED, aktar intuwittivi, skond il-preferenzi tiegħek

Il-volum VFD huwa struttura kbira, radjatur ikbar, rata ta 'użu tal-prodott, jista' jaħdem b'mod normali f'ambjent sħun bħal tropikali.

Tipi varji ta 'modi ta' input u output jistgħu jiġu personalizzati:

1.3p 380V Input għal Output 3P 380V.

2. Input 3P220V għal output 3P220V.

3. Input 3P660V għal Output 3P660V.

4. 1P220V Input għal Output 3P 380V.

5. 1P220V Input għal Output 3P220V.

Bil-funzjoni ta 'traċċar tal-veloċità, tista' tibda doppja aħjar.

Jidħol ma 'komunikazzjoni Modbus RTU, u jista' jimplimenta wkoll Modbus TCP, PRPFIBUS u PROFINET billi jżid kards ta 'espansjoni.

Dijagramma tal-wajers VFD.
