Issolvi l-problemi sempliċi għal VFD - IGBT 、 Bridge Rettifikatur

TWISSIJA:

Qabel il-kejl, huwa meħtieġ li jiġi żgurat li l-VFD jitħaddem u l-linji tal-enerġija R, S, T u l-linji tal-ħruġ U, V, W jitneħħew. Biss wara l-kejl ta 'P + / N- u m'hemm l-ebda vultaġġ DC jista' jitwettaq it-tħaddim!

Kejjel il-modulu tar-rettifikatur tal-VFD:

L-ewwel, issettja l-multimetru għall-pożizzjoni "dijodu", u mbagħad uża ċ-ċomb tat-test aħmar u iswed tal-multimetru biex issegwi l-passi hawn taħt għall-iskoperta:

It-tieni, tmiss it-terminal pożittiv P (+) tal-bus DC biċ-ċomb tat-test iswed, u touch R, S, u T f'sekwenza maċ-ċomb tat-test aħmar. Irreġistra l-valuri murija fuq il-multimetru.

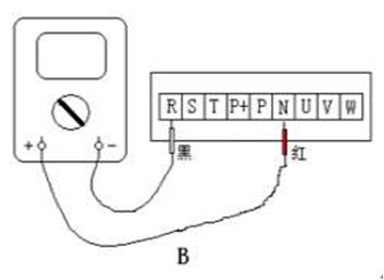

It-tielet nett, imbagħad tmiss it-test aħmar taċ-ċomb għat-terminal negattiv N (-) tax-xarabank DC, u tmiss it-test iswed iwassal għal R, S, u T fis-sekwenza, u rreġistra l-valur tal-wiri tal-multimetru.

Ir-raba ', jekk il-valuri murija tas-sitt kejl huma bażikament ibbilanċjati, jindika li m'hemm l-ebda problema bir-rettifika tal-VFD. Inkella, il-modulu tar-rettifika fil-pożizzjoni korrispondenti huwa bil-ħsara.

Kejjel il-modulu IGBT tal-VFD:

L-ewwel, issettja l-multimetru għall-pożizzjoni "dijodu", u mbagħad uża ċ-ċomb tat-test aħmar u iswed tal-multimetru biex issegwi l-passi hawn taħt għall-iskoperta:

It-tieni, tmiss it-terminal pożittiv P (+) tax-xarabank DC biċ-ċomb tat-test iswed, u touch U, V, u W f'sekwenza maċ-ċomb tat-test aħmar. Irreġistra l-valuri murija fuq il-multimetru.

It-tielet nett, imbagħad tmiss it-test aħmar taċ-ċomb għat-terminal negattiv N (-) tax-xarabank DC, u tmiss it-test iswed iwassal għal U, V, u W f'sekwenza, u rreġistra l-valur tal-wiri tal-multimetru.

Ir-raba ', jekk il-valuri murija tas-sitt kejl huma bażikament ibbilanċjati, jindika li m'hemm l-ebda problema bl-inverter IGBT tal-VFD. Inkella, l-inverter IGBT fil-pożizzjoni korrispondenti huwa bil-ħsara.
